Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Válvula de la conservación del agua | Material: | Echando, acero inoxidable |
|---|---|---|---|
| Estructura: | Control | Presión: | Presión media |
| Temperatura de medios: | ≤150℃ | Medios: | Agua, vapor |
| Estándar o no estándar: | estándar | Color: | La petición del cliente |
| Cuerpo: | WCB/CF8/CF8M | Tamaño portuario: | DN50-DN800 |
| Alta luz: | Válvula de control de la oblea del acero fundido 2,Válvula de control de la oblea de WCB 2,Tipo de acero inoxidable válvula de la mariposa de control |
||

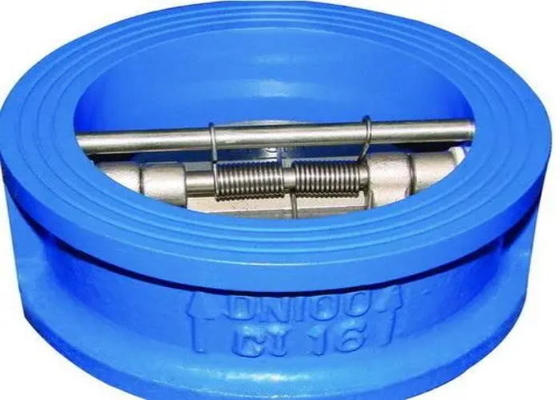

La válvula de control de la mariposa refiere a la válvula que abre y cierra automáticamente el disco dependiendo del flujo del medio sí mismo de la válvula para prevenir la expulsión del medio. También se conoce como la válvula de control, la válvula unidireccional, la válvula de expulsión y válvula de presión trasera. La válvula de control pertenece a una válvula automática, que se utiliza principalmente para prevenir la expulsión media, la rotación reversa de la bomba y el motor impulsor, y a la descarga del medio del envase. La válvula de control se puede también utilizar en la tubería para suministrar el sistema auxiliar en el cual la presión puede subir sobre la presión de sistema. Las válvulas de control se pueden dividir principalmente en la válvula de control de oscilación (que gira según el centro de gravedad), la válvula de control de elevación (que se mueve a lo largo del eje) y la válvula de control de la mariposa (que gira a lo largo del centro).
| Diseño y fabricación | API 594 |
| Cara a cara | ASME/ANSI B16.1 |
| Extremo del reborde | ASME/ANSI B16.5 |
| Inspección | API 598 |
| DH77X/H-150LB | DH77H/X-300LB | ||||||||
| NPS (pulgada) | L (milímetro) | D (milímetro) | D2 (milímetro) | D3 (milímetro) | NPS (pulgada) | L (milímetro) | D (milímetro) | D2 (milímetro) | D3 (milímetro) |
| 2 | 60 | 103 | 51 | 56 | 2 | 60 | 110 | 51 | 58 |
| 21/2 | 67 | 122 | 65 | 72 | 21/2 | 67 | 128 | 65 | 73 |
| 3 | 73 | 135 | 80 | 88 | 3 | 73 | 147 | 80 | 88 |
| 4 | 73 | 193 | 102 | 108 | 4 | 73 | 179 | 102 | 108 |
| 5 | 86 | 195 | 127 | 132 | 5 | 86 | 214 | 127 | 132 |
| 6 | 97 | 220 | 152 | 160 | 6 | 98 | 249 | 152 | 160 |
| 8 | 127 | 277 | 203 | 210 | 8 | 127 | 305 | 203 | 210 |
| 10 | 146 | 337 | 254 | 266 | 10 | 146 | 359 | 254 | 266 |
| 12 | 181 | 407 | 305 | 310 | 12 | 181 | 420 | 305 | 310 |
| 14 | 184 | 448 | 350 | 355 | 14 | 222 | 483 | 350 | 355 |
| 16 | 191 | 512 | 400 | 405 | 16 | 232 | 537 | 400 | 405 |
| 18 | 203 | 547 | 450 | 455 | 18 | 264 | 594 | 450 | 455 |
| 20 | 219 | 604 | 500 | 505 | 20 | 292 | 652 | 500 | 505 |
| 24 | 222 | 715 | 600 | 605 | 24 | 318 | 772 | 600 | 608 |
| 28 | 305 | 773 | 700 | 700 | 30 | 368 | 882 | 735 | 740 |
| 30 | 305 | 824 | 746 | 750 | |||||
1 ambos extremos del paso de la válvula debe ser bloqueado y hay un cuarto seco y ventilado. Si se almacena durante mucho tiempo, la prevención del moho será comprobada con frecuencia.
2 antes de la instalación, la válvula será limpiada y los defectos causados durante el transporte serán eliminados.
3 durante la instalación, comprobar cuidadosamente si las marcas y los letreros en la válvula cumplen los requisitos del uso.
4 la válvula está instalado en la tubería horizontal con la cubierta de la válvula hacia arriba.
1. No haga el peso del oso de la válvula de control en la tubería. La válvula de control grande se debe apoyar independientemente para evitar que sea afectada por la presión generada por el sistema de tubo.
2. Durante la instalación, atención de la paga que la dirección del flujo medio será constante con la dirección de la flecha del cuerpo de válvula.
3. El tipo válvulas de la elevación de control verticales del disco será instalado en los tubos verticales.
4. Levante el tipo que la válvula de control horizontal del disco será instalada en tubería horizontal
