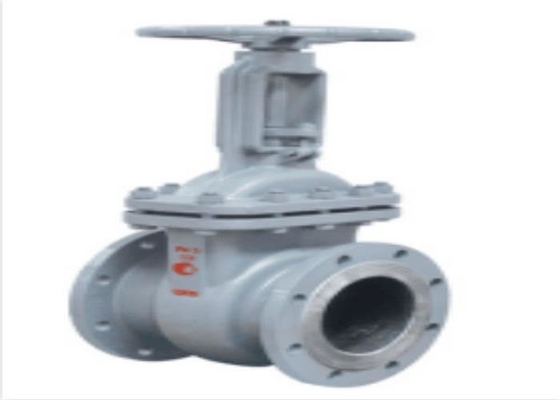

Los tubos que abren y cierran solamente totalmente WCB Rusia ensancharon válvula de puerta

Introducción

La apertura y la pieza cerrada de la válvula de puerta del acero de molde es la puerta, y la dirección del movimiento de la puerta es perpendicular a la dirección flúida. La válvula de puerta puede ser abierta solamente y ser cerrada, no ser ajustada y ser estrangulada completamente. El espolón tiene dos superficies de lacre. El modo más de uso general es que las dos superficies de lacre de la forma de la válvula del espolón una cuña. El ángulo de cuña varía con los parámetros de la válvula, generalmente 50. Cuando la temperatura media no es alta, es 2 el ° 52'. La puerta de la válvula de puerta de cuña se puede hacer en un conjunto, que se llama válvula de puerta rígida; Puede también ser hecha en un espolón que pueda producir la deformación leve para mejorar su manufacturability y para compensar la desviación del ángulo de la superficie de aislamiento en el proceso de proceso. Esta clase de espolón se llama el espolón elástico.

Clasificación de las válvulas de puerta

Las válvulas de puerta se pueden dividir en las válvulas de puerta de levantamiento del tronco y las válvulas de puerta no de levantamiento del tronco según si las subidas o las caídas del tronco de válvula. La válvula de puerta de levantamiento del tronco sube y cae mientras que el tronco de válvula gira; El tronco de válvula girará solamente, y no el levantamiento y el caer es la válvula de puerta no de levantamiento del tronco.

La puerta de la válvula de puerta de levantamiento del tronco se mueve linear con el tronco de válvula, que se llama válvula de puerta de levantamiento del tronco (también conocida como válvula de puerta de levantamiento del tronco). Generalmente, hay hilos trapezoidales en la barra de elevación. A través de la nuez en la cima de la válvula y del surco de la guía en el cuerpo de válvula, el movimiento rotatorio se cambia en el movimiento linear, es decir, el esfuerzo de torsión de funcionamiento se cambia en empuje de funcionamiento. Cuando se abre la válvula, cuando la altura de elevación del espolón es igual a los tiempos del 1:1 el diámetro de la válvula, el canal flúido se desbloquea totalmente, pero esta posición no se puede supervisar durante la operación. En uso real, la cima del tronco de válvula se utiliza como la marca, es decir, la posición que no puede ser abierta se utiliza como su posición completamente abierta. Para considerar el fenómeno de fijación causado por el cambio de temperatura, se abre en la posición máxima y después dio vuelta generalmente detrás a la vuelta 1/2-1 como la posición de la válvula completamente abierta. Por lo tanto, la posición completamente abierta de la válvula se determina según la posición de RAM (es decir movimiento >).

Para algunas válvulas de puerta, la nuez del tronco de válvula se fija en la puerta. El tronco de válvula gira sin la elevación. La rotación de la rueda de mano conduce el tronco de válvula para girar y para levantar la puerta. Esta clase de válvula se llama válvula de puerta rotatoria de la barra o válvula de puerta no de levantamiento de la barra. El interruptor es lo mismo que la válvula de puerta de levantamiento de la barra. Está completamente abierto cuando no se abre, y cerrado completamente cuando es cerrado cuando no se abre. Comparado con la válvula de puerta de levantamiento de la barra, es difícil comprender la abertura de la puerta a simple vista, así que necesita ser añadido instala la tira de apertura del indicador.

Dimensiones
