Datos del producto:
Pago y Envío Términos:
|

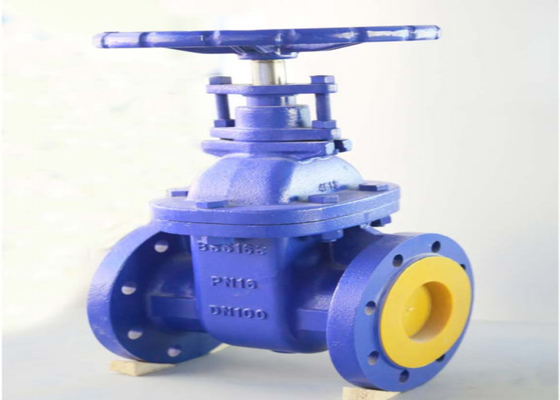

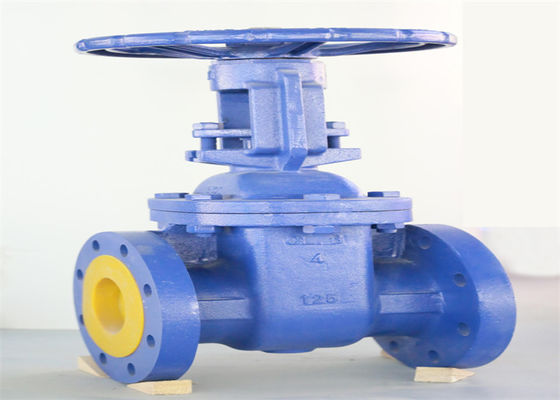

| Nombre de producto: | Válvula de puerta ensanchada | Color: | La petición del cliente |
|---|---|---|---|
| Estándar: | BS | Material: | Hierro dúctil |
| Tamaño portuario: | DN40~600 | Conexión: | Extremos del reborde |
| Medios: | Agua, vapor | Presión: | Presión baja |
| material de la rueda: | Hierro dúctil | Seat: | De bronce |
| Alta luz: | Válvula de puerta del arrabio de OS&Y,Válvula de puerta a prueba de herrumbre del arrabio,BS 5163 |
||
La apertura y la pieza cerrada de la válvula de puerta es la puerta. La dirección del movimiento de la puerta es perpendicular a la dirección flúida. La válvula de puerta puede ser abierta solamente y ser cerrada completamente, no ser ajustada y ser estrangulada completamente. El espolón tiene dos superficies de lacre. Las dos superficies de lacre de las válvulas acuncadas y acuncadas más de uso general de la forma de la válvula de RAM del modo de ángulo
| DN (milímetro) | DN (nch) | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6n | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8n | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
1. Compruebe si las piezas están calificadas antes de asamblea, y las piezas que afectan al funcionamiento del servicio no pueden ser montadas;
2. La cavidad interna del cuerpo de válvula debe ser limpiada, y el hilo de la barra de fijación se debe cubrir con la grasa
3 pernos de conexión del reborde serán apretados simétricamente y gradualmente, y el codo de ajuste de la nuez de glándula de embalaje será apropiado;
4. La cavidad interna de la válvula, de la superficie de contacto con el medio y de la superficie total de la válvula será pintada según los requisitos de cliente
5. El producto será abierto y cerrado fexiblemente después de asamblea sin el atasco;
6 la prueba de presión de la máquina entera cumplirán los requisitos de bs5146
7. El estándar de diseño cumplirá con BS5163, y la conexión del reborde cumplirá con bs4504
8. La longitud de la estructura será ejecutada según | so5752 serie básica 3
