Datos del producto:
Pago y Envío Términos:
|

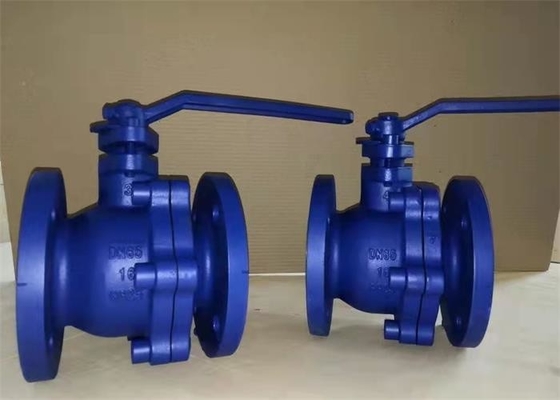

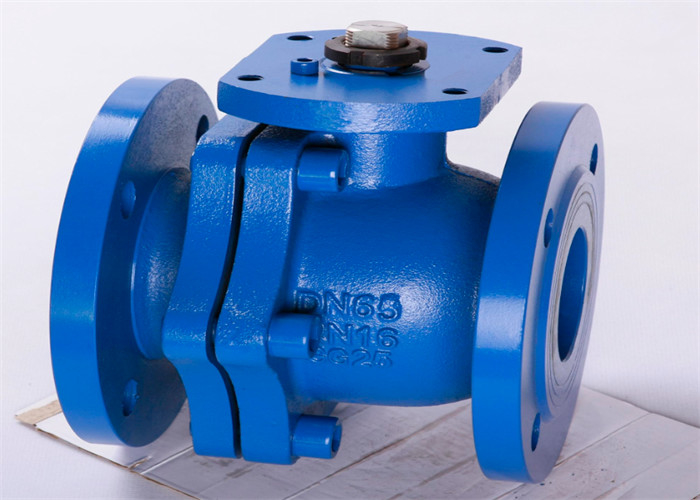

| Nombre de producto: | Vávula de bola de flotación | Material del cuerpo: | Arrabio |
|---|---|---|---|
| Color: | Azul, la petición del cliente | Conexión: | reborde |
| Presión: | Presión baja | Temperatura de medios: | Temperatura normal |
| Tipo: | Vávula de bola | Medio: | Agua |
| Poder: | handel | material de la bola: | q235 |
| Alta luz: | El arrabio anticorrosivo ensanchó vávula de bola,El arrabio Q235 ensanchó vávula de bola,Vávula de bola del arrabio del estruendo de Handel |
||
Introducción
La vávula de bola y la válvula de puerta pertenecen al mismo tipo de válvula. La diferencia es que su parte cerrada es una bola. La bola gira alrededor de la línea de centro del cuerpo de válvula para abrirse y cercano. La vávula de bola se utiliza principalmente para cortar, para distribuir y para cambiar el sentido de chorro del medio en la tubería. La vávula de bola del reborde GB estándar/t21465-2008 “terminología de la válvula” se define como válvula en la cual el alzamiento (bola) sea conducido por el tronco de válvula y gire alrededor del eje del tronco de válvula.
| DN | d | L | D | C | R | b | N | h | E | U | ◊S |
| 15 | 15 | 115 | 95 | 65,0 | 45 | 14 | 4 | 14 | 42 | M5 | 9 |
| 20 | 20 | 120 | 105 | 75,0 | 58 | 16 | 4 | 14 | 42 | M5 | 9 |
| 25 | 25 | 125 | 115 | 85,0 | 68 | 16 | 4 | 14 | 42 | M5 | 12 |
| 32 | 32 | 130 | 140 | 100,0 | 78 | 18 | 4 | 19 | 50 | M6 | 12 |
| 40 | 40 | 140 | 150 | 110 | 88 | 18 | 4 | 19 | 50 | M6 | 14 |
| 50 | 50 | 150 | 165 | 125,0 | 102 | 20 | 4 | 19 | 70 | M8 | 17 |
| 65 | 65 | 170 | 185 | 145,0 | 122 | 20 | 4 | 19 | 102 | M10 | 19 |
| 80 | 80 | 180 | 200 | 160 | 138 | 22 | 8 | 19 | 102 | M10 | 19 |
| 100 | 100 | 190 | 220 | 180 | 158 | 24 | 8 | 19 | 102 | M10 | 22 |
| 125 | 125 | 325 | 250 | 210 | 188 | 26 | 8 | 19 | 125 | M12 | 27 |
| 150 | 150 | 350 | 285 | 240 | 212 | 26 | 8 | 23 | 140 | M16 | 27 |
| 200 | 200 | 400 | 340 | 295 | 268 | 30 | 12 | 23 | 165 | M20 | 30 |
| 250 | 250 | 450 | 405 | 355 | 320 | 32 | 12 | 27 | 165 | M20 | 33 |
| Extremo del reborde | EN 1092-2 |
| DN15-DN100 cara a cara | DIN3202 F4 |
| DN125-DN250 cara a cara | DIN3202 F5 |
| Diseño y fabricación | Estruendo 3357 |
