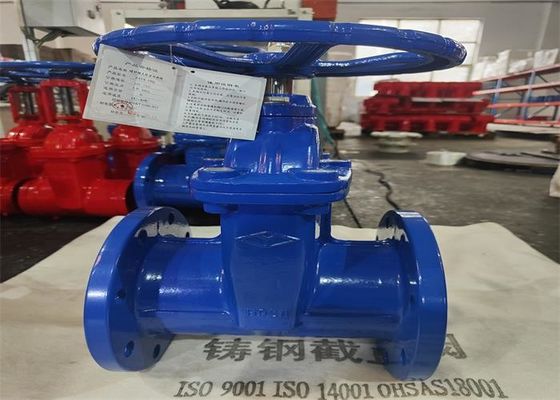

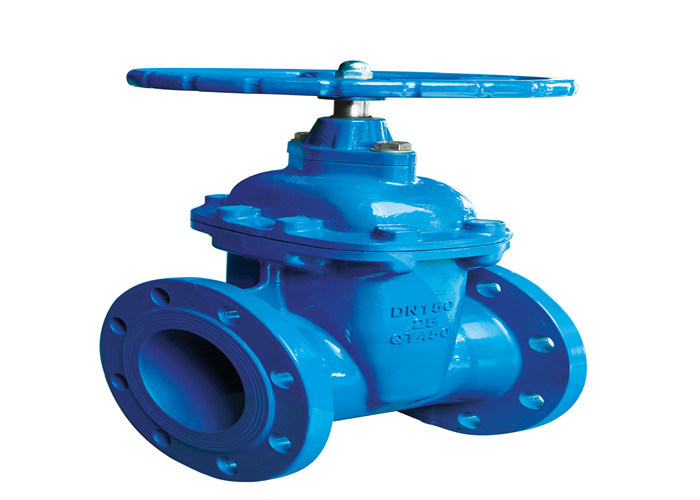

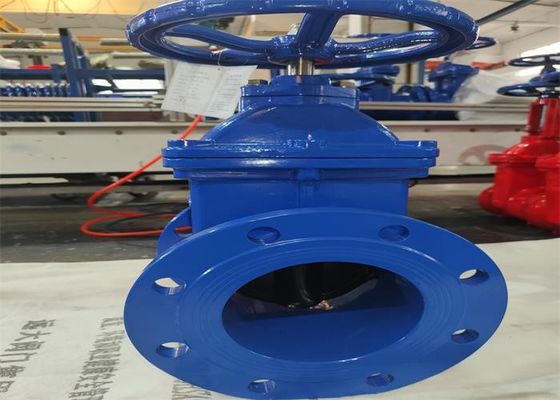

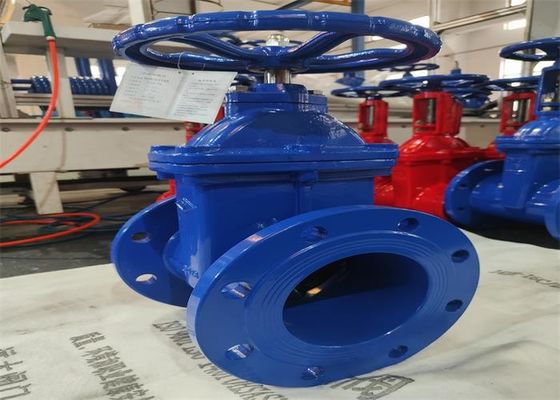

Válvula de puerta ensanchada tronco de No-levantamiento resistente de Seat del hierro dúctil del Mpa del estruendo 1,6

Uage:

La válvula se puede utilizar para abrirse y cerrarse en tuberías y el equipo con el ℃ no más alto medio que 80 de la temperatura.

Principio de la estructura y de la acción:

1. La válvula es reborde conectado y cumple con estándar del GB/T 12232. La válvula se compone de cuerpo de válvula, de capo, de la puerta, de la barra de la válvula, del etc.

2. La válvula gira el tronco de válvula dando vuelta a la llave especial para conducir el espolón hacia arriba o hacia abajo, para alcanzar el propósito de la apertura y del cierre. El caucho vulcanizado integral de la placa de la válvula bloquea con eficacia el contacto entre la placa de la válvula y el medio, y tiene funcionamiento anti excelente del moho. El efecto del lacre se puede alcanzar usando el efecto de la remuneración de la deformación micro producido por el caucho cuando se subraya el espolón.

La válvula ofrece

1. Forma simple, tecnología de fabricación ligera, buena, gama ancha del uso e instalación fácil.

2. La estructura es razonable y compacta, el volumen es pequeño, y las piezas cerradas totales (puerta) adoptan la estructura de la cuña, que puede compensar automáticamente la deformación del cuerpo de válvula causado por la carga o la temperatura anormal durante la operación, y el lacre son seguras y confiables.

3. El medio puede fluir en cualquier dirección de ambos lados de la válvula de puerta, que puede ser conectada o ser cortada.

4. La abertura y el cierre es ahorradores de trabajo. Al abrirse y cerrándose, la dirección del movimiento del espolón es perpendicular al sentido de chorro medio. Comparado con la válvula de parada, la apertura y el cierre de la válvula de puerta es ahorradores de trabajo.

5. Puede ser utilizado para que la descarga de aguas residuales evite que la puerta aherrumbre.

Materias que necesitan la atención

El elástico asentó el sello inter que las válvulas no se pueden utilizar fuera del alcance recomendado por el fabricante. Las advertencias parciales siguientes no son todas, sino ayudarán a algunas materias del uso.

1. La válvula elástico del sello del asiento no será instalada en la tubería cuya presión de funcionamiento es mayor que la presión nominal.

2. La válvula elástico del sello del asiento no será utilizada en la tubería que encoge a menos que sea recomendada o demostrada especialmente por el fabricante.

3. Las válvulas de puerta asentadas resistentes no se deben exponer a las temperaturas de congelación.

4. Para prevenir daño de la operación, se recomienda que el esfuerzo de torsión de la operación de DN40~ DN100 no debe ser mayor de los 270N.m. DN125 ~ DN300 no más que 400 N.m. DN350 ~ DN600 no más los que 500N.m.

5. Cuando la temperatura mínima local es más baja del ℃ 4, la protección del aislamiento térmico será proporcionada; Cuando se utiliza como la válvula del extremo, el tubo o la chaqueta del compañero será utilizado para que la calefacción evite que la temperatura de la pared del tubo sea más baja de 0 ℃.

6. Se prohíbe estrictamente para instalarlo y para utilizar en la tubería que lleva la vibración o el cambio rápido de la temperatura media

7. La tubería conectada con la válvula habrá fijado el fulcro, y los dos rebordes usados para la conexión serán concéntricos y paralelos evitar conectar la tensión y dañar el producto de la válvula después de que la válvula esté instalada.

8. No importa dónde se utiliza, la válvula de puerta elástico del sello del asiento necesita ser colocada dentro. Si necesita ser colocada al aire libre, la válvula necesita ser protegida contra el viento, la lluvia y la sol. En climas más fríos, será terminada para evitar que el agua entrar en la válvula y congele, para prevenir el daño de los bastidores de la válvula y de los asientos de válvula elásticos.

Cuando la válvula de puerta elástico del sello del asiento está instalada debajo de la zanja, las herramientas especiales se requieren para actuar la válvula. La barra de la transmisión se utiliza como manija de funcionamiento convencional. El casquillo de la transmisión está instalado en la válvula. Se requiere una manija de funcionamiento larga.

El casquillo de la transmisión se puede actuar fácilmente desde la cámara acorazada con la barra de funcionamiento, y el tamaño de la cámara acorazada será conveniente para el retiro de la cubierta de la válvula y de las piezas internas para la reparación.

Instalación en la tierra: cuando la válvula está instalada en la tierra, la tubería será arreglada para prevenir daño a la válvula. La válvula no se puede instalar en la tubería dispuesta desordenada.

Dimensiones
