Datos del producto:
Pago y Envío Términos:
|

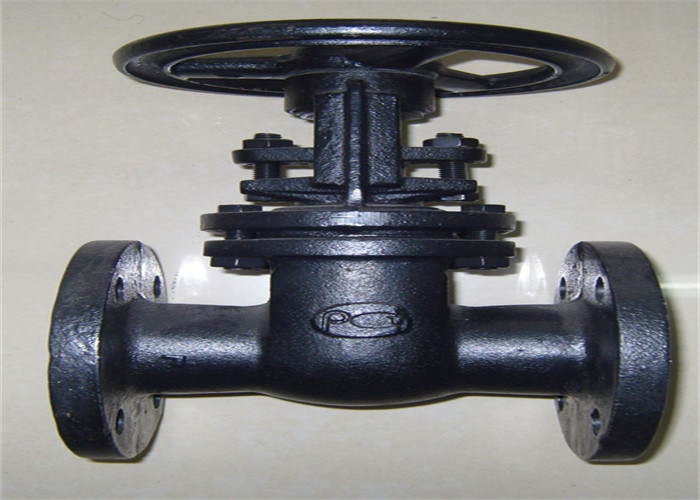

| nombre de producto: | Válvula de puerta ensanchada | Presión: | Presión media |
|---|---|---|---|
| MEDIOS: | Agua, aceite | Estándar: | GOST |
| Material del cuerpo: | arrabio | Color: | Negro de la petición del cliente |
| Conexión: | Extremos del reborde | Tamaño: | DN50~DN400 |
| Tipo: | tronco de levantamiento | Temperatura de medios: | Temperatura media |
| Alta luz: | la válvula de puerta del estándar de gost 4 ensanchó,la válvula de cobre amarillo de puerta del asiento 4 ensanchó,la válvula de puerta dn200 ensanchó |
||
La válvula se puede utilizar para abrirse y cerrarse en tuberías y el equipo con medios no corrosivos, y generalmente no para estrangular.
La válvula gira la nuez del tronco de válvula girando la rueda de mano para hacer el movimiento del tronco de válvula hacia arriba y hacia abajo, para conducir el espolón para subir o caer y hacer un perpendicular linear de la dislocación al líquido para alcanzar el propósito de la apertura y del cierre.
1. Forma simple, buen proceso de fabricación, gama ancha del uso e instalación fácil.
2. La resistencia flúida es pequeña. El canal medio dentro del cuerpo de válvula de la válvula de puerta es recto. El medio no cambia su sentido de chorro cuando atravesar la válvula de puerta, así que la resistencia del flujo es pequeño.
3. El medio puede fluir en cualquier dirección de ambos lados de la válvula de puerta, que puede ser conectada o ser cortada
| DN | L | D | D1 | D2 | D3 | FB | Z-Φd | Hmin | Hmax | W |
| 50 | 180 | 160 | 125 | 100 | 50 | 17-2 | 4-Φ18 | 238,6 | 289 | 169 |
| 80 | 210 | 195 | 160 | 135 | 78 | 19-2 | 8-Φ18 | 310 | 404 | 190 |
| 100 | 230 | 215 | 180 | 155 | 97 | 19-2 | 8-Φ18 | 326 | 427 | 190 |
| 150 | 280 | 280 | 240 | 210 | 150 | 21-3 | 8-Φ23 | 466 | 616 | 240 |
| 200 | 330 | 340 | 295 | 265 | 200 | 23-3 | 8-Φ23 | 628 | 840 | 320 |
| 250 | 450 | 395 | 350 | 320 | 234 | 26-3 | 12-Φ23 | 735 | 986 | 350 |
| 300 | 500 | 445 | 400 | 368 | 290 | 26-3 | 12-Φ23 | 862,5 | 1159,5 | 350 |
