Datos del producto:
Pago y Envío Términos:
|

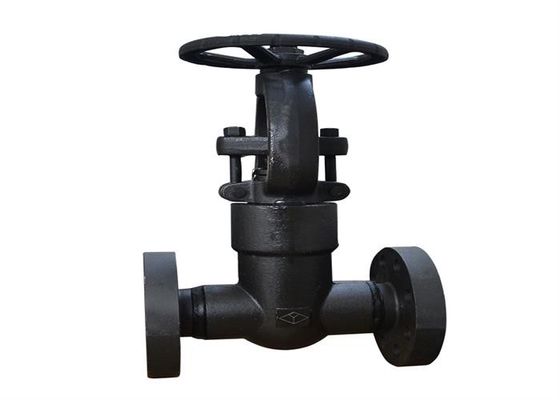

Nombre de producto: | Válvula de puerta ensanchada | Tamaño: | el 1/2 " ~2" |
---|---|---|---|
Tipo: | os& y, tronco de levantamiento | Medio: | Gas de aceite del agua |
material del cuerpo: | acero de carbono | Color: | La petición del cliente |
Conexión: | Extremos del reborde | Presión: | Alta presión |
Alta luz: | a105 forjó la válvula de puerta ensanchada de acero,el aceite forjó la válvula de puerta ensanchada de acero,la válvula de puerta dn150 ensanchó |
La válvula de puerta de acero forjada refiere a la válvula de puerta cuya presión que lleva el cuerpo de válvula y capo se forjan. La dirección del movimiento de la apertura y de las piezas cerradas de la válvula de puerta de acero forjada es perpendicular a la dirección flúida. La válvula de puerta de acero forjada se puede abrir solamente y cerrar completamente, y no puede ser ajustada o ser estrangulada; Esta serie de válvulas se utiliza principalmente en petróleo, industria química, la central eléctrica y otras industrias para cortar o para conectar la tubería y para mantener la operación normal del sistema.
Cierre de la válvula: dé vuelta a la rueda de mano o al otro dispositivo de conducción a la derecha, y la nuez de la barra de la válvula conduce la barra de la válvula hacia abajo para cerrar la válvula.
Abertura de la válvula: gire la rueda de mano o el otro dispositivo de conducción a la izquierda, y la nuez de la barra de la válvula conduce la barra de la válvula hacia arriba para abrir la válvula.

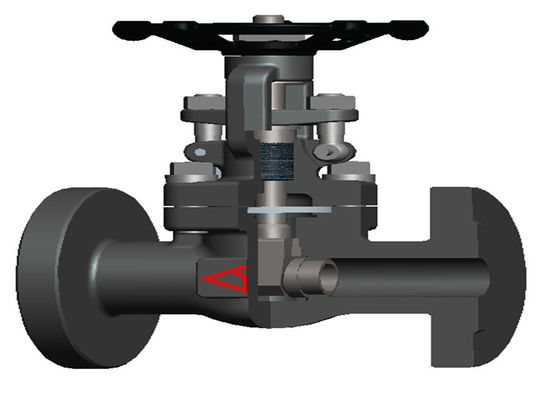

1. el sello del tronco de válvula se observa con el diseño doble del sello de embalar + sello superior.
2 la barra de la válvula y el espolón están conectados en una estructura de “t”, que es fácil de instalar. Además, diseñar el jefe de la barra de la válvula para ser esférico, para cuando la válvula es cerrada, la barra de la válvula y el espolón está en contacto del punto, con una función egocentrista.
3 el cuerpo de válvula adopta la estructura de la ranura para realizar la dirección del movimiento del espolón, y la fricción entre el espolón y el anillo de cierre del asiento de válvula se reduce durante la apertura y el proceso cerrado.
4 el cuerpo y el capo de válvula serán conectados por la espiga y la superficie del surco, que pueden reducir la deformación de la extensión y de la sobrepresión de la junta herida espiral del metal debajo de la carga.
5 el asiento de válvula adopta la estructura de la extensión para asegurar ajuste compacto y eficaz.
6 la junta movible es conectado por los pernos, las nueces y los pernos. Tiene las ventajas de la instalación conveniente, de la estructura simple, de la estabilidad fuerte y de la vida de servicio larga.

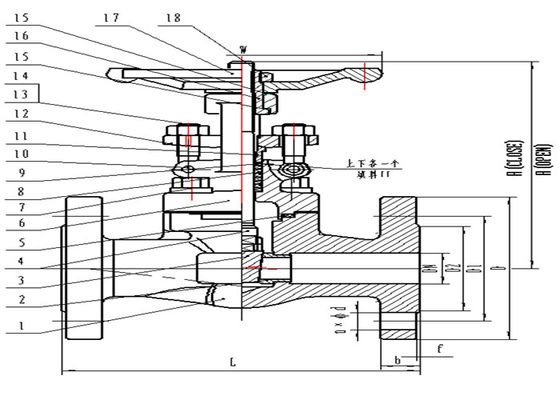

No. | Nombre | Material | ||||||||
1 | Cuerpo | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
2 | Seat | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
3 | Disco | 2Cr13/STL | A182 F304/STL | A182 F316/STL | A182 F304L/STL | A182 F316L/STL | ||||
4 | Tronco | 1Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | ||||
5 | junta | grafito de 201+Flexible graphite/304+Flexible | ||||||||
6 | Capo | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
7 | perno | A193 B7 | A193 B7 | A193 B16 | A193 B16 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
8 | embalaje | Grafito flexible | ||||||||
9 | embalaje | Embalaje del alambre de acero (grafito 304+Flexible) | ||||||||
10 | perno | 45 | ||||||||
11 | Glándula de embalaje | 2Cr13 | 2Cr13 | 2Cr13 | 2Cr13 | A276 304 | A276 316 | A276 304L | A276 316L | |
12 | Placa acuciante que embala | A105N | A350 LF2 | A182 F11 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | |
13 | Nuez | A194 2H | A194 2H | A194 2H | A194 2H | A194 los 8M | A194 los 8M | A194 los 8M | A194 los 8M | |
14 | perno | A193 B7 | A193 B7 | A193 B7 | A193 B7 | A193 B8 | A193 B8M | A193 B8M | A193 B8M | |
15 | cuña | 65Mn | ||||||||
16 | Nuez del tronco | 35/1Cr13 | ||||||||
17 | volante de dirección | hierro maleable | ||||||||
18 | Tuerca de fijación | A194 2H | A194 los 8M |
Material del cuerpo | A105N | A350 LF2 | A182 F11/F22 | A182 F304/F316 | A182 F304L | A182 F316L |
tempresture conveniente (℃) | -29~425 | -46~345 | -29~538 | -29~538 | -29~425 | -29~450 |
medio | Agua, vapor, aceite, etc | Productos de la baja temperatura, del agua, del vapor, derivados del petróleo, gas natural, etc | Productos del agua, del vapor, derivados del petróleo, gas natural, etc | Productos del agua, del vapor, derivados del petróleo, gas natural, etc |
Nota: cuando el medio es inflamable y explosivo, la temperatura de trabajo del sistema de tubería debe ser limitada.
DN15 ~DN50, dimensiones de la conexión principal PN16 y dimensiones del límite de la válvula de puerta de acero forjada del reborde | ||||||||||
DN | L | D | D1 | D2 | b | f | n-φd | H (CIERRE) | H (ABIERTO) | W |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
25 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
32 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
40 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
50 | 250 | 165 | 125 | 102 | 18 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensiones de la conexión principal PN25 y dimensiones del límite de la válvula de puerta de acero forjada del reborde | ||||||||||
NPS | L | D | D1 | D2 | b | f | n-φd | H (CIERRE) | H (ABIERTO) | W |
el 1/2 | 130 | 95 | 65 | 45 | 16 | 2 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 18 | 2 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 18 | 2 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 18 | 2 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 18 | 2 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 20 | 2 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensiones de la conexión principal PN40 y dimensiones del límite de la válvula de puerta de acero forjada del reborde | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (CIERRE) | H (ABIERTO) | W |
el 1/2 | 130 | 95 | 65 | 45 | 40 | 16 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 150 | 105 | 75 | 58 | 51 | 18 | 2 | 4 | 4-14 | 144 | 159,5 | 100 |
1 | 160 | 115 | 85 | 68 | 58 | 18 | 2 | 4 | 4-14 | 170 | 191 | 120 |
1-1/4 | 180 | 140 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 199 | 255,5 | 160 |
1-1/2 | 200 | 150 | 110 | 88 | 76 | 18 | 3 | 4 | 4-18 | 214 | 248 | 160 |
2 | 250 | 165 | 125 | 102 | 88 | 20 | 3 | 4 | 4-18 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensiones de la conexión principal PN63 y dimensiones del límite de la válvula de puerta de acero forjada del reborde | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (CIERRE) | H (ABIERTO) | W |
el 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 180 | 135 | 102 | 88 | 26 | 3 | 4 | 4-22 | 244,5 | 286,5 | 180 |
DN15 ~DN50, dimensiones de la conexión principal PN100 y dimensiones del límite de la válvula de puerta de acero forjada del reborde | ||||||||||||
NPS | L | D | D1 | D2 | D3 | b | f | f1 | n-φd | H (CIERRE) | H (ABIERTO) | W |
el 1/2 | 170 | 105 | 75 | 45 | 40 | 20 | 2 | 4 | 4-14 | 142 | 158 | 100 |
3/4 | 190 | 130 | 90 | 58 | 51 | 22 | 2 | 4 | 4-18 | 144 | 159,5 | 100 |
1 | 210 | 140 | 100 | 68 | 58 | 24 | 2 | 4 | 4-18 | 170 | 191 | 120 |
1-1/4 | 230 | 155 | 110 | 78 | 66 | 26 | 2 | 4 | 4-22 | 199 | 255,5 | 160 |
1-1/2 | 240 | 170 | 125 | 88 | 76 | 28 | 3 | 4 | 4-22 | 214 | 248 | 160 |
2 | 250 | 195 | 145 | 102 | 88 | 30 | 3 | 4 | 4-26 | 244,5 | 286,5 | 180 |
