Datos del producto:
Pago y Envío Términos:
|

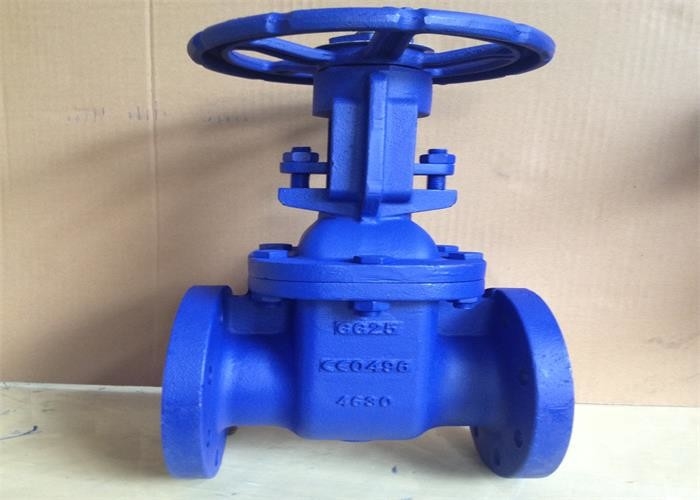

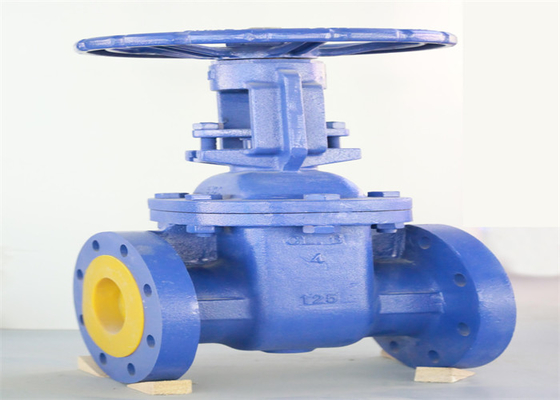

| Nombre de producto: | Válvula de puerta ensanchada | Color: | La petición del cliente, azul |
|---|---|---|---|
| Estándar de diseño: | EN 1171 DE LAS BS | Tipo: | os& y, tronco de levantamiento |
| Medio: | aceite del agua | Conexión: | Extremos del reborde |
| Tamaño: | DN50-300 | Material: | Hierro dúctil; Arrabio |
| Presión: | Presión media | Temperatura de medios: | Temperatura media |
| Alta luz: | válvula de puerta estándar de las BS con el reborde,válvula de puerta dn80 con el reborde,la válvula de puerta dn80 ensanchó |
||
La válvula se puede utilizar para abrirse y cerrarse en tuberías y el equipo con medio no corrosivo, y no se utiliza generalmente para estrangular.
El cuerpo principal se hace del arrabio gris, y la temperatura aplicable para el lacre de cobre es el ℃ -10 ~ ℃ 200; Medio aplicable: agua y vapor.
La temperatura aplicable del sello del hierro es el ℃ -10 ~ ℃ 100; Medio aplicable: aceite general.
1. forma simple, buen manufacturability, gama ancha del uso e instalación fácil.
2. la estructura es razonable y compacta, el volumen es pequeño, y el pedazo cerrado (RAM) adopta la estructura de la cuña, que puede compensar automáticamente la deformación del cuerpo de válvula causado por la carga o la temperatura anormal durante la operación, y el lacre es seguro y confiable.
3. el medio puede fluir en cualquier dirección de ambos lados de la válvula de puerta para alcanzar el propósito de la conexión o de la desconexión.
1. la válvula es reborde conectado;
2. la válvula se compone de cuerpo de válvula, de capo, de la puerta, de la barra de la válvula, de la rueda de mano y de otras piezas. Girando la rueda de mano,
Las subidas o las caídas de la barra de la válvula, así conduciendo el espolón para subir o para caer, haciendo un perpendicular linear de la dislocación al líquido,
Para alcanzar el propósito de la apertura y del cierre.
| Fracaso posible | Causa del fracaso | Método de eliminación |
| Salida de la superficie de aislamiento | 1. la suciedad y otros objetos se mezclan entre las superficies de lacre. | 1 limpia la suciedad en la superficie de aislamiento. |
| 2. se daña la superficie de aislamiento. | 2. corrija la superficie de aislamiento otra vez. | |
| Salida que embala | 1. la cubierta que embala no se condensa. | 1. apriete las nueces uniformemente para comprimir el embalaje. |
| 2. embalaje escaso. | 2. añada el llenador. | |
| 3. fracaso que embala. | 3. substituya por el nuevo embalaje. | |
| Salida de la superficie de lacre de la conexión del reborde | 1. los pernos del reborde no se aprietan o la tirantez es desigual | 1. apriete los pernos uniformemente y simétricamente. |
| 2. se daña la superficie de aislamiento de la conexión | 2. reacabe la superficie de lacre del reborde. |
| DN (milímetro) | DN | L | D | D1 | D2 | b | f | z-d | D0 | Hmin | Hmax |
| 50 | 2" | 178 | 165 | 125 | 102 | 20 | 3 | 4-18 | 180 | 279,6 | 334 |
| 65 | 2" | 190 | 185 | 145 | 122 | 20 | 3 | 4-18 | 180 | 308,2 | 379,6 |
| 80 | 3" | 203 | 200 | 160 | 138 | 22 | 3 | 8-18 | 200 | 366,6 | 452 |
| 100 | 4" | 229 | 220 | 180 | 158 | 24 | 3 | 8-18 | 250 | 417,5 | 527,5 |
| 125 | 5" | 254 | 250 | 210 | 188 | 26 | 3 | 8-18 | 250 | 485,5 | 620 |
| 150 | 6" | 267 | 285 | 240 | 212 | 26 | 3 | 8-22 | 300 | 560,5 | 720 |
| 200 | 8" | 292 | 340 | 295 | 268 | 30 | 3 | 8-22 | 360 | 715,6 | 930 |
| 250 | 10" | 330 | 405 | 355 | 320 | 32 | 3 | 12-26 | 360 | 849 | 1113,6 |
| 300 | 12" | 356 | 460 | 410 | 378 | 32 | 4 | 12-26 | 450 | 1003 | 1317 |
