Datos del producto:
Pago y Envío Términos:
|

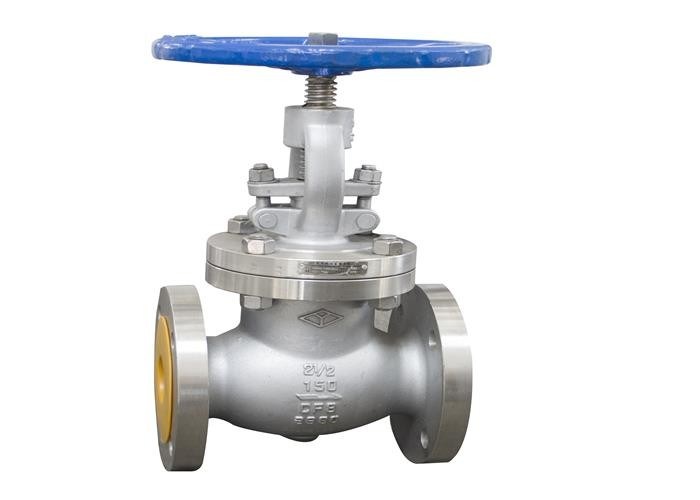

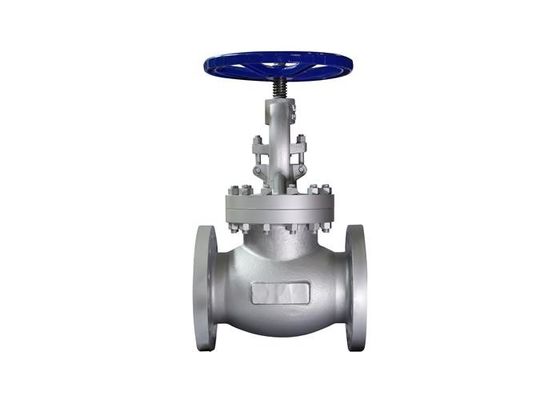

| Nombre de producto: | Válvula de globo ensanchada | Estándar o no estándar: | Estándar |
|---|---|---|---|
| material del cuerpo: | Acero inoxidable | Tamaño: | DN15-DN150mm |
| Medio: | Gas de aceite del agua, agua | Color: | Color inoxidable |
| Tipo de conexión: | Reborde | Temperatura conveniente: | ≤200℃ |
| Alta luz: | dn150mm ensanchó válvula de globo,válvula de globo ensanchada estándar del api,la válvula de globo de la presión 150lb ensanchó |
||
Esta válvula se utiliza principalmente para conectar o para cortar el medio en la tubería. Generalmente, no hay necesidad de ajustar el flujo.
1. Esta válvula es reborde conectado, y el tamaño del reborde cumplirá con estándar del ANSI B 16,5.
2. Esta válvula se compone de cuerpo de válvula, de capo, de disco, de tronco, de nuez del tronco, del volante de dirección y de otras piezas. Girando el volante de dirección, el tronco gira, y el tronco conduce el disco hacia arriba o hacia abajo para alcanzar el propósito de la apertura y del cierre.
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 | |
|
J41W-150Lb |
1 1/2 | 40 | 165 | 127 | 98,4 | 73 | 18-1.6 | 4-Ф16 | 236 | 260 | 160 |
| 2 | 51 | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 259 | 284 | 200 | |
| 2 1/2 | 65 | 216 | 178 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 312 | 348 | 240 | |
| 3 | 80 | 241 | 190,5 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 334 | 375 | 240 | |
| 4 | 100 | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 389 | 441 | 280 | |
| 5 | 125 | 356 | 254 | 215,9 | 186 | 24-1.6 | 8-Ф22 | 429 | 503 | 320 | |
| 6 | 150 | 406 | 279,4 | 241,3 | 216 | 25.5-1.6 | 8-Ф22 | 476 | 554 | 400 | |
| 8 | 200 | 495 | 343 | 298,5 | 270 | 29-1.6 | 8-Ф22 | 550 | 630 | 450 |
| Nombre de parte | Material |
| Cuerpo, capo | CF8 |
| Disco | CF8 |
| Tronco | F304 |
| Nuez del tronco | ZCuAI10Fe3 |
| Fracaso posible | Causa del fracaso | Método de eliminación |
| Salida de la superficie de aislamiento |
1. Hay misceláneas y suciedad entre las superficies de aislamiento. 2. Se daña la superficie de aislamiento. |
1 limpia la suciedad y las misceláneas en la superficie de aislamiento. 2. Reacabe la superficie de aislamiento. |
| Salida del llenador |
1. La glándula que embala no se aprieta. 2. Llenador escaso. 3. Fracaso que embala. |
1. Comprima uniformemente el embalaje. 2. Añada el llenador. 3. Substituya por el nuevo embalaje. |
|
Salida de la superficie de lacre de la conexión del reborde |
1. Los pernos medios del reborde no se aprietan o la tirantez es desigual. 2. La superficie de aislamiento del reborde de conexión se daña |
1. Apriete los pernos uniformemente. 2. Reacabe la superficie de lacre del reborde. |
