Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Válvula de globo ensanchada | Presión: | 1.0/1.6 Mpa |
|---|---|---|---|
| Conecte: | conexión del reborde | Tamaño: | DN15~DN300 milímetro |
| Material del cuerpo: | Acero de carbono | Medio: | Agua, aceite, vapor |
| Temperatura conveniente: | ℃ ≤200 | Color: | Solicitud del cliente， Azul |
| Alta luz: | la válvula de globo de 1,0 mpa ensanchó,la válvula de globo del dinar ensanchó |
||

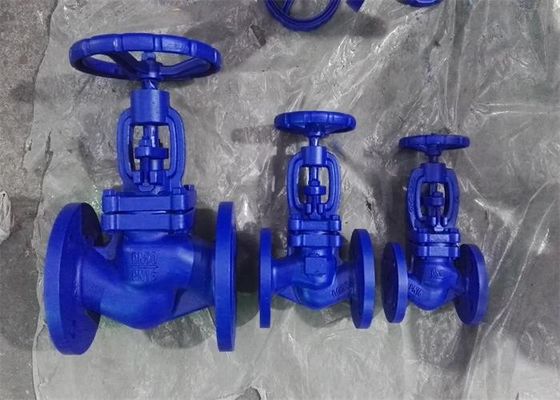

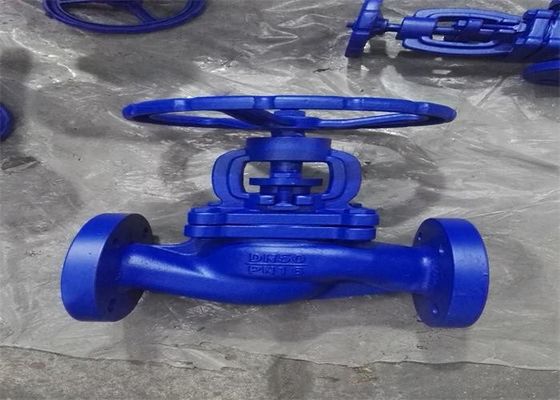

Válvula de globo ensanchada del estruendo del final, medio material del acero de carbono, del agua y del aceite
1 J41H es una válvula de parada conectada reborde que cumple con estándar del EN 13789 de las BS;
2 la válvula se compone de cuerpo de válvula, de disco, de capo, de la barra de la válvula y del volante de dirección.
vuelta 3 la rueda de mano para hacer que la válvula proviene para girar, para conducir el disco de la válvula para subir o caer para alcanzar el propósito de la apertura y cerrado.
Esta válvula se utiliza principalmente para cortar o para conectar el medio en la tubería, y no se utiliza generalmente para regular el flujo
| Tipo | Nominal | tamaño (milímetros) | ||
| DN | L | D | D1 | |
| J41H-16C | 15 | 130 | 95 | 65 |
| 20 | 150 | 105 | 75 | |
| 25 | 160 | 115 | 85 | |
| 32 | 180 | 140 | 100 | |
| 40 | 200 | 150 | 110 | |
| 50 | 230 | 165 | 125 | |
| 65 | 290 | 185 | 145 | |
| 80 | 310 | 200 | 160 | |
| 100 | 350 | 235 | 190 | |
| 125 | 400 | 270 | 220 | |
| 150 | 480 | 300 | 250 | |
| 200 | 600 | 360 | 310 | |
| 250 | 730 | 425 | 370 | |
| 300 | 850 | 485 | 430 | |
| Nombre de parte | Material |
| Capo del cuerpo | Acero de carbono (WCB) |
| Disco | Acero de carbono |
| Tronco | ASTM A182 F6a |
