Datos del producto:
Pago y Envío Términos:
|

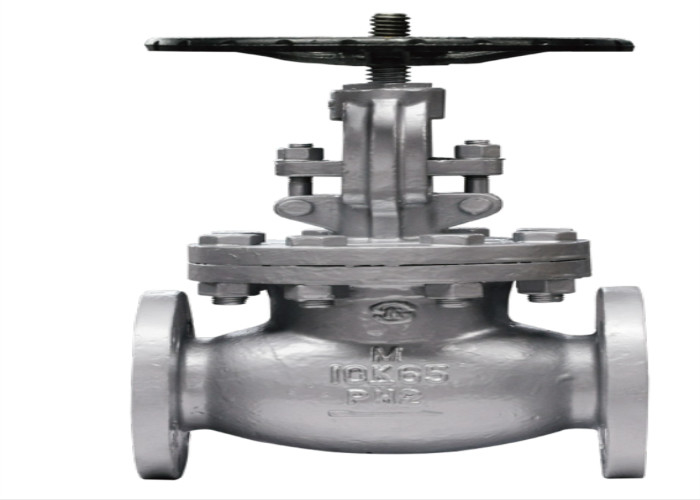

| Nombre de producto: | Válvula de globo ensanchada | Material del cuerpo: | Acero de carbono |
|---|---|---|---|
| Conexión: | Extremos del reborde, RF | Color: | La petición del cliente, blanco plateado |
| Estándar: | KS | Presión: | 10K |
| Temperatura de medios: | ≤120℃ | Medios: | Agua, aceite, gas, vapor |
| Alta luz: | 10k ensanchó válvula de globo,válvula de globo ensanchada da alta temperatura,tipo del reborde de válvula de globo 10k |
||
Esta válvula se utiliza principalmente para conectar o para cortar el medio en la tubería. Generalmente, no hay necesidad de ajustar el flujo
1. La estructura es razonable y compacta, y el volumen es pequeño. El cuerpo de válvula es barril formado o aerodinamizado, y la forma es hermosa.
2. La apertura y el esfuerzo de torsión cerrado es pequeños, y el sello es seguro y confiable
| Tipo |
Presión |
Presión de prueba | Temperature℃ conveniente | Medio conveniente | |
|
Fuerza (agua) MPa |
Incluya (agua) MPa |
||||
|
J41H-10K
|
10K | 2,1 | 1,6 | -10~120℃ | Agua, vapor |
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 |
|
J41H-10K |
50 | 203 | 155 | 120 | 96 | 16-2 | 4-Φ19 | 289,5 | 315 | 200 |
| 65 | 216 | 175 | 140 | 116 | 18-2 | 4-Φ19 | 294,5 | 326,5 | 200 | |
| 80 | 241 | 185 | 150 | 126 | 18-2 | 8-Φ19 | 322,5 | 355 | 240 | |
| 100 | 292 | 210 | 175 | 151 | 18-2 | 8-Φ19 | 345,5 | 380 | 280 | |
| 125 | 356 | 250 | 210 | 182 | 20-2 | 8-Φ23 | 414 | 460 | 280 | |
| 150 | 406 | 280 | 240 | 212 | 22-2 | 8-Φ23 | 443 | 495 | 360 | |
| 200 | 495 | 330 | 290 | 262 | 22-2 | 12-Φ23 | 530 | 602 | 450 |
| Nombre de parte | Material |
| Capo del cuerpo |
WCB |
| Tronco |
25 |
| Nuez del tronco |
2Cr13 |
| Disco |
ZCuAl10Fe3 |
