Datos del producto:
Pago y Envío Términos:
|

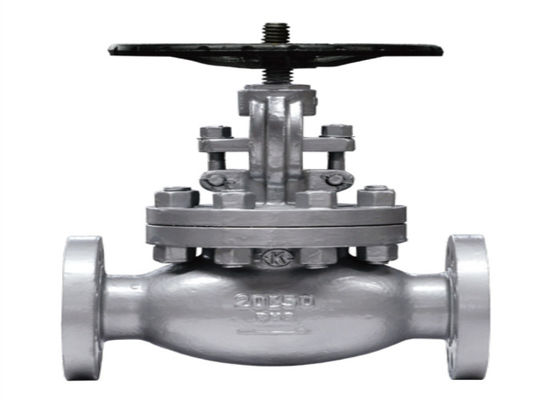

| Nombre de producto: | Válvula de globo ensanchada | Tamaño: | DN50 a DN200 |
|---|---|---|---|
| Material del cuerpo: | acero de carbono | Medio: | Gas de aceite del agua, agua |
| Color: | La petición del cliente, blanco plateado | Tipo de conexión: | RF |
| Tipo: | válvula de globo | Ábrase: | Volante de dirección |
| Alta luz: | tipo del reborde de válvula de globo de la presión 20k,tipo estándar coreano del reborde de válvula de globo,el vapor echó la válvula de globo ensanchada de acero |
||
Características de la válvula
1. La estructura es razonable y compacta, y el volumen es pequeño. El cuerpo de válvula es barril formado o aerodinamizado, y la forma es hermosa.
2. La apertura y el esfuerzo de torsión cerrado es pequeños, y el sello es seguro y confiable
Uso
Esta válvula se utiliza principalmente para conectar o para cortar el medio en la tubería. Generalmente, no hay necesidad de ajustar el flujo
Tamaño de la conexión
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | H1 | H2 | D0 |
|
J41H-20K |
50 | 267 | 155 | 120 | 96 | 22-2 | 8-Φ19 | 289,5 | 314 | 240 |
| 65 | 292 | 175 | 140 | 116 | 24-2 | 8-Φ19 | 319 | 347 | 240 | |
| 80 | 318 | 200 | 160 | 132 | 26-2 | 8-Φ23 | 345 | 382 | 280 | |
| 100 | 356 | 225 | 185 | 160 | 28-2 | 8-Φ23 | 395 | 426 | 360 | |
| 125 | 400 | 270 | 225 | 195 | 30-2 | 8-Φ25 | 441 | 485 | 400 | |
| 150 | 444 | 305 | 260 | 230 | 32-2 | 12-Φ25 | 461 | 510 | 450 | |
| 200 | 559 | 350 | 305 | 275 | 34-2 | 12-Φ25 | 737 | 790 | 560 |
| Tipo | Presión | Presión de prueba | Temperature℃ conveniente | Medio conveniente | |
|
Fuerza (agua) MPa |
Incluya (agua) MPa |
||||
|
J41H-20K
|
20K | 5,3 | 3,9 | -10~120℃ | Aceite, agua, vapor |
| Nombre de parte | Material |
| Capo del cuerpo | WCB |
| Tronco | 25 |
| Nuez del tronco | 2Cr13 |
| Disco | ZCuAl10Fe3 |
