Datos del producto:
Pago y Envío Términos:
|

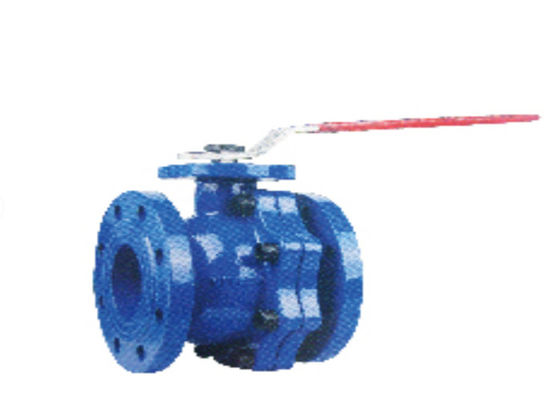

| Nombre de producto: | vávula de bola de flotación | Material del cuerpo: | Hierro de gris; |
|---|---|---|---|
| Conexión: | reborde; RF | Medio: | Agua |
| Color: | azul, la petición del cliente | Presión: | Presión baja, 1.6MPa |
| Poder: | Manija | Temperatura de medios: | -20~100℃ |
| Alta luz: | válvula de control flotante de los ss 201,válvula de control flotante del reborde del hierro,vávula de bola de flotación de los ss 201 |
||
Esta válvula se utiliza para abrirse y cerrarse de la tubería media no corrosiva
| Extremo del reborde | EN 1092-2 |
| DN15-DN100 cara a cara | DIN3202 F4 |
| DN125-DN250 cara a cara | DIN3202 F5 |
| Diseño y fabricación | Estruendo 3357 |
| Presión de Norminal (MPA) | 1,6 |
| Prueba de Shell (agua) | 2.5Mpa |
| Prueba del sello (agua) | 1.8mpa |
| Prueba del sello (aire) | 0.6mpa |
| Temperatura | -10℃ a 150℃ |
| Medio conveniente: | agua |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |

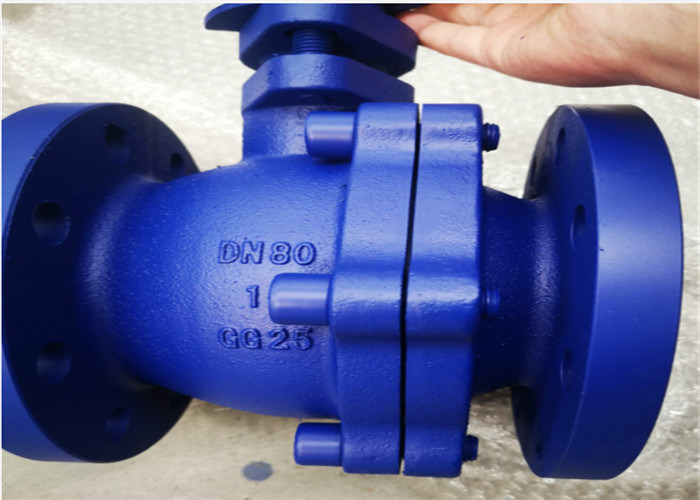

La válvula se compone de cuerpo de válvula, de bola, de tronco de válvula, de la glándula de embalaje, de la placa del límite, de la manija y de otras piezas. El paralelo de la manija al eje de la tubería indica que la válvula está en la posición abierta, y el perpendicular al eje de la tubería indica que la válvula está en la posición cerrada. La abertura y el cierre pueden ser observados dando vuelta al ° de la manija 90
