Datos del producto:
Pago y Envío Términos:
|

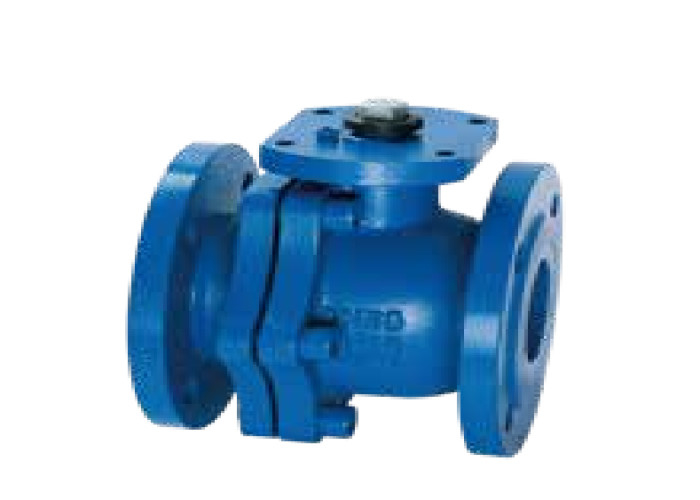

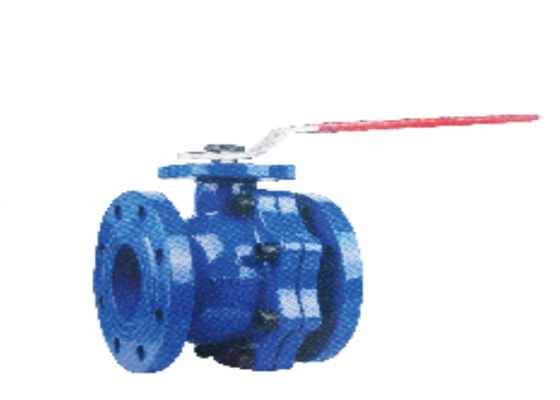

| Nombre de producto: | vávula de bola de flotación | Conexión: | reborde; RF |
|---|---|---|---|
| Color: | azul, la petición del cliente | Medio: | Agua |
| Presión de funcionamiento: | 1.0-1.6Mpa (10-25bar) | Temperatura de medios: | -29~100℃ |
| Material del cuerpo: | Hierro de gris | Poder: | Manija |
| Alta luz: | vávula de bola de flotación de 10 barras,vávula de bola de flotación del estándar del dinar,tipo flotante de la vávula de bola del arrabio |
||
Esta válvula se utiliza para abrirse y cerrarse de tuberías con medio y temperatura no corrosivos inferior o igual el ℃ 100.
estándar ejecutivo 1.Flange: BS EN1092-2-1997
la prueba de presión 2.The de la máquina entera resolverá el EN12266-1-2012 estándar
estándar de la longitud 3.Structural: EN588-2005
| Característica | |
| Presión de Norminal (MPA) | 1,6 |
| Prueba de Shell (agua) | 2.5Mpa |
| Prueba del sello (agua) | 1.8mpa |
| Temperatura | -10℃ a 100℃ |
| Medio conveniente: | agua |
| DN | L | D | D2 | D3 | B | F |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 |
| 50 | 150 | 165 | 125 | 102,0 | 20 | 3 |
| 65 | 170 | 185 | 145 | 122,0 | 20 | 3 |
| 80 | 180 | 200 | 160 | 138 | 22 | 3 |
| 100 | 190 | 220 | 180 | 158 | 24 | 3 |
| 125 | 325 | 250 | 210 | 188 | 26 | 3 |
| 150 | 350 | 285 | 240 | 211 | 26 | 3 |
| 200 | 400 | 340 | 295 | 266 | 30 | 3 |
| Material del cuerpo | GG25 |
| Anillo o | PTFE |
| Diagrama dúctil del hierro | 304 |
| embalaje | PTFE |
| Tronco | 2Cr13 |
| Manija | QT450-10 |
1. estructura simple, buen proceso de fabricación, apertura y cierre flexible y rápido, y gama ancha del uso.
2. El tronco de válvula adopta anti sopla hacia fuera la estructura para aumentar la seguridad de la vávula de bola.
3. El medio puede fluir en cualquier dirección de ambos lados del cuerpo de válvula para alcanzar el propósito de la conexión o de la desconexión
1. La válvula será almacenada en un almacén seco y no almacenada en el aire abierto.
2. Para el almacenamiento de larga duración, será mantenido regularmente.
3. El producto se puede instalar en cualquier posición y cualquier tubería, y las condiciones de funcionamiento serán constantes con los requisitos en la especificación de funcionamiento.
4. la prueba de presión será realizada antes de la instalación, y la instalación puede ser realizada solamente si cumple los requisitos.
5. limpie la cavidad del tubo y de la válvula antes de la instalación.
6. Después de que el producto esté instalado, no debe ser sujetado a la fuerza externa grande.
7. La dirección de la manija será constante con la dirección del surco principal cuadrado del tronco de válvula.
8. Cuando la temperatura mínima local es más baja del ℃ 4, la protección del aislamiento térmico será proporcionada; Como la válvula del extremo, será calentada remontando el tubo o la chaqueta para evitar que la temperatura de la pared del tubo sea más baja de 0 ℃.
9. Se prohíbe estrictamente para instalarlo y para utilizar en la tubería conforme a la vibración o al cambio súbito de la temperatura media
