Datos del producto:
Pago y Envío Términos:
|

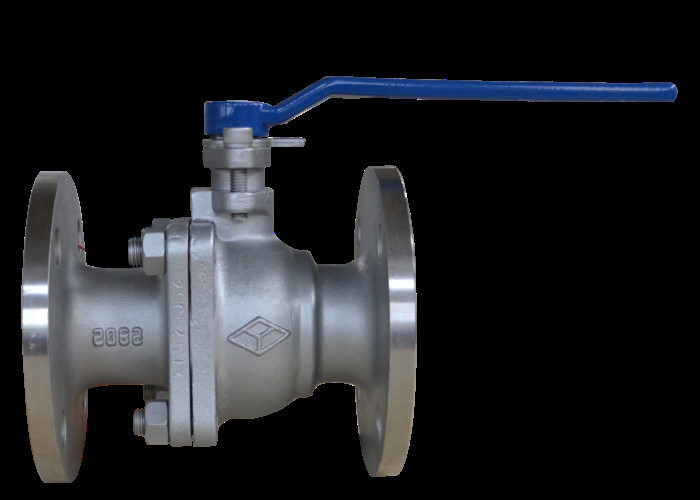

| Nombre de producto: | vávula de bola de flotación | Poder: | Manija |
|---|---|---|---|
| Presión: | 150LB | Temperatura de medios: | -29~150℃ |
| Medio: | agua, aceite, vapor | Color: | La petición del cliente |
| Material de la bola: | F304 | Tamaño portuario: | el 1/2 " ~8" |
| Alta luz: | válvula de flotación del agua 4 pulgadas,válvula de flotación ensanchada 4 pulgadas,Vávula de bola de flotación 150LB |
||
Esta válvula es conveniente para abrirse y cerrarse de los oleoductos del agua, del vapor y.
La válvula se compone de cuerpo de válvula, de bola, de tronco de válvula, de la manija y de otras piezas. El tronco de válvula gira dando vuelta a la manija
el ° 90, la barra de la válvula conduce la bola para girar por el ° 90 para realizar la apertura y el cierre.
| Tipo | Presión (libras) | presión de prueba | temperature℃ conveniente | medio conveniente | |
| fuerza (agua) (MPa) | sello (agua) (MPa) | ||||
| API (B) Q41F-150Lb (C) | 150 | 3,0 | 2,2 | ≤150℃ | agua, vapor, aceite |
·Diseño y fabricación: API 6D
·Longitud de la estructura: API 6D
·Extremo de la conexión: ASME B16.5
·Inspección y prueba: API 6D
| Nombre de parte | Material |
| Cuerpo | ASTM A216 WCB |
| Tronco, bola | ASTM A182 F304 |
| Sello, embalando | PTFE |
| DN | L | D | D1 | D2 | b | N-h | f | H |
| 15 | 108 | 90 | 60,3 | 35 | 8,0 | 4-ф16 | 1,6 | 105 |
| 20 | 117 | 100,0 | 70 | 43 | 9,0 | 4-ф16 | 1,6 | 106 |
| 25 | 127 | 110 | 79,4 | 51 | 9,6 | 4-ф16 | 1,6 | 121 |
| 32 | 140 | 115 | 89 | 63,5 | 11,2 | 4-ф16 | 1,6 | 131 |
| 40 | 165 | 125 | 98,4 | 73,2 | 12,7 | 4-ф16 | 1,6 | 135 |
| 50 | 178 | 150 | 120,7 | 92 | 14,3 | 4-ф19 | 1,6 | 146 |
| 65 | 190 | 180 | 139,7 | 104,7 | 16,0 | 4-ф19 | 1,6 | 170 |
| 80 | 203 | 190 | 152,5 | 127 | 17,5 | 4-ф19 | 1,6 | 189 |
| 100 | 229 | 230 | 190,5 | 157,2 | 22,3 | 8-ф16 | 1,6 | 212 |
| 125 | 356 | 255 | 216 | 186 | 22 | 8-ф22 | 1,6 | 235 |
| 150 | 394 | 280 | 241,5 | 216 | 23,9 | 8-ф22 | 1,6 | 285 |
| 200 | 457 | 345 | 298,5 | 270 | 27,0 | 8-ф22 | 1,6 | 428 |
| Faltas posibles | Causa del fracaso | Método de eliminación de la falta |
| Salida de la superficie de aislamiento |
1. Los pernos medios del reborde son flojos. 2. Se daña la superficie de aislamiento. |
1. Apriete uniformemente los pernos medios del reborde. 2. Arregle la superficie de aislamiento o substituya las piezas. |
| Salida que embala |
1. Embalaje escaso. 2. El embalaje no se condensa. |
1. Añada el llenador. 2. Condense el embalaje. |
| Salida en la boca media |
1. El chino cojín francés es dañado o inválido. 2. Los pernos medios del reborde no se aprietan. |
1. Substituya la junta media del reborde. 2. Apriete uniformemente los pernos medios del reborde.
|
1. El producto será almacenado en un almacén seco y no almacenado en el aire abierto.
2. Para el almacenamiento de larga duración, se requiere el mantenimiento regular.
3. Este producto se puede instalar en cualquier posición de la tubería o del equipo, pero debe ser fácil abrirse y cerrarse.
4. La prueba de presión será realizada antes de la instalación, y la instalación puede ser realizada solamente si cumple los requisitos.
5. Limpie la cavidad del tubo y de la válvula antes de la instalación.
6. El producto no será sujetado a la fuerza externa grande después de la instalación.
7. La posición de la manija indica que la válvula es abierta o cerrada. Se abre cuando es paralela al eje de la tubería, y se cierra la manija cuando es perpendicular al eje de la tubería.
8. Las condiciones de funcionamiento serán constantes con los requisitos de las especificaciones de funcionamiento.
