Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | vávula de bola de flotación | Color: | Blanco, la petición del cliente |
|---|---|---|---|
| Tamaño: | DN50~DN250 | Medio: | Aceite, agua |
| Presión de funcionamiento: | 1.6~2.5 Mpa | Poder: | Motorizado |
| Temperatura de medios: | Temperatura alta | Sello: | PTFE |

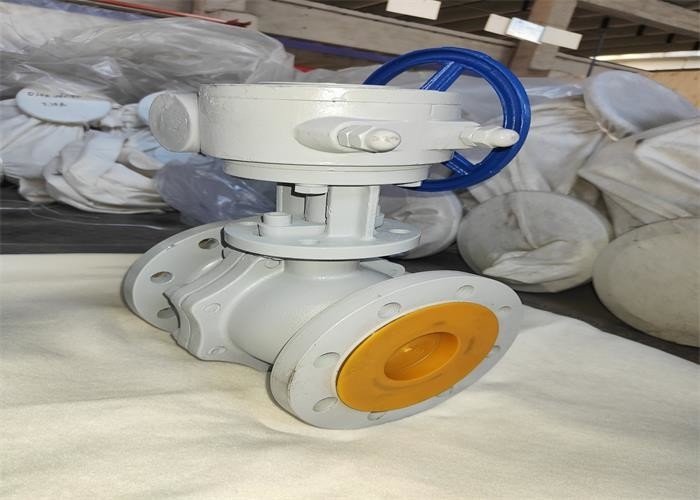

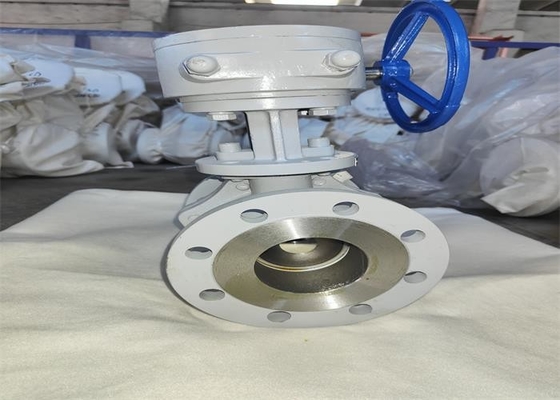

| Alta luz: | Vávula de bola de flotación de 2 pulgadas,vávula de bola de flotación del modo de la impulsión de la turbina,válvula de flotación de acero de carbono 2 pulgadas |
||
·Diseño y fabricación: GB/T vávulas ensanchadas y extremo soldadas con autógena de 12237 de bola
·Longitud estructural: Longitud estructural del GB/T 12221 de las válvulas del metal
·Extremo de la conexión: Reborde integral de la tubería de acero del GB/T 9113,1
·Inspección y prueba: Inspección del GB/T 26480 y prueba de válvulas
| Tipo | DN | L | φ4 | φ3 | φ2 | FB | Z-Φd | H |
| Q341F-16C | 50 | 200 | 165 | 125 | 99 | 20-2 | 4-Ф18 | 140 |
| 65 | 220 | 185 | 145 | 118 | 20-2 | 8-Ф18 | 155 | |
| 80 | 241 | 200 | 160 | 132 | 20-2 | 8-Ф18 | 182 | |
| 100 | 280 | 220 | 180 | 156 | 22-2 | 8-Ф18 | 208 | |
| 125 | 320 | 250 | 210 | 184 | 22-2 | 8-Ф18 | 249 | |
| 150 | 360 | 285 | 240 | 211 | 24-2 | 8-Ф22 | 277 | |
| 200 | 400 | 340 | 295 | 266 | 24-2 | 12-Ф22 | 328 |
| Parte principal | Material |
| Cuerpo | WCB |
| Tronco, bola | 2Cr13 |
| Sello, embalando | PTFE |
Faltas y métodos de eliminación posibles
| Faltas posibles | Causa del fracaso | Método de eliminación de la falta |
| Salida de la superficie de aislamiento | 1. Los pernos medios del reborde son flojos. 2. Se daña la superficie de aislamiento. |
1. Apriete uniformemente los pernos medios del reborde. 2. ajuste la superficie de aislamiento o substituir las piezas. |
| Salida que embala | 1. Embalaje escaso. 2. el embalaje no se condensa. |
1. Añada el llenador. 2. embalaje compacto |
| Salida en la boca media | 1. El chino cojín francés es dañado o inválido. 2. Los pernos medios del reborde no se aprietan. |
1. Substituya la junta media del reborde. 2. uniformemente apretar los pernos medios del reborde |
1. El producto será almacenado en un almacén seco y no almacenado en el aire abierto.
2. Para el almacenamiento de larga duración, se requiere el mantenimiento regular.
3. Este producto se puede instalar en cualquier posición de la tubería o del equipo, pero debe ser fácil abrirse y cerrarse.
4. la prueba de presión será realizada antes de la instalación, y la instalación puede ser realizada solamente si cumple los requisitos.
5. limpie la cavidad del tubo y de la válvula antes de la instalación.
6. El producto no será sujetado a la fuerza externa grande después de la instalación.
7. La posición de la manija indica que la válvula es abierta o cerrada. Se abre cuando es paralela al eje de la tubería, y se cierra la manija cuando es perpendicular al eje de la tubería.
8. Las condiciones de funcionamiento serán constantes con los requisitos de las especificaciones de funcionamiento.
