Datos del producto:
Pago y Envío Términos:
|

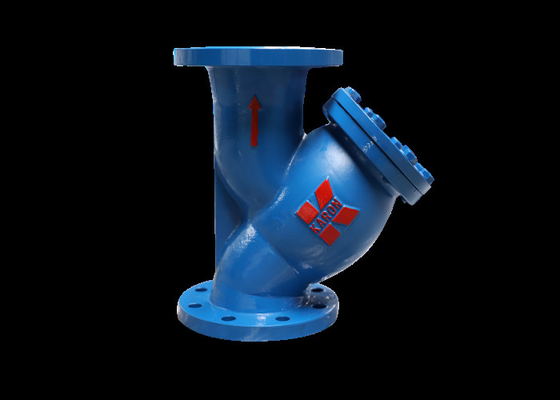

| Nombre de producto: | Válvula del tamiz de Y | Conexión: | Extremos del reborde |
|---|---|---|---|
| Tamaño: | DN65~DN200 | Color: | Azul de la petición del cliente |
| Material del cuerpo: | Arrabio | Tipo: | Tipo tamiz de Y. |
| Presión: | mpa 1.0~1.6 | Temperatura de medios: | ℃ ≤200 |
| Alta luz: | válvula del tamiz del filtro y,válvula del tamiz de 60m m y,tipo válvula de 60m m y del tamiz |
||
La válvula ofrece:
1. Forma simple, buena tecnología de fabricación, gama ancha del uso, fácil instalar.
2. La estructura razonable y compacta, aspecto completo, puede filtrar impurezas en el medio en el trabajo.
3. El medio puede atravesar la dirección de la válvula, filtro de la entrada a través del filtro, y fluye hacia fuera del mercado para alcanzar el propósito de la filtración
| Nombre de parte | Material |
| Cuerpo, capo | HT200 |
| Filtro | 304 |
| Tipo | (DN) | Tamaño | ||||||
| L | B | C | D | E | F | H | ||
| 65 | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Tipo | Presión (MPa) | MPa de la presión de prueba | Temperature℃ | Medio |
| fuerza (agua) | ||||
| (KS) YDST | 1,0 | 2,0 | -10~200℃ | Vapor |
1. Este producto está instalado en la tubería para filtrar impurezas en la tubería y para proteger la operación normal de válvulas o del equipo.
2. Puentee el tubo para instalar el producto.
3. La cavidad del tubo y de la válvula se debe limpiar antes de la instalación.
4. La válvula no estará conforme a fuerza externa grande después de instalación.
5. Cuando la temperatura mínima local es más baja que 4℃, la protección del aislamiento debe ser hecha; Como la válvula del extremo, debe ser calentada con un tubo o una chaqueta para evitar que la temperatura de la pared del tubo baje debajo de 0℃.
6. Se prohíbe estrictamente para instalar y para utilizar en la tubería bajo vibración o cambios rápidos en temperatura media.
7. El producto está instalado generalmente en la entrada de la válvula manorreductora, de la válvula de control hidráulica y del otro equipo. La posición de instalación debe ser 6-10 veces del diámetro de la válvula de la protección, y el sentido de chorro del medio debe ser constante con la dirección de la flecha en el cuerpo de válvula; Si no, el efecto de filtración no puede ser alcanzado.
8. La cavidad del tubo y de la válvula se debe limpiar antes de la instalación. El ciclo de limpieza en el plazo de 3 años después de la instalación y del uso es como sigue, y una vez al año después de 3 años.
1. Este producto es conveniente para el ≤ 1.6mpa, agua de la temperatura 0℃~120℃, ≤ 0.2mpa de la presión nominal saturó el vapor, oleoducto, puede filtrar la suciedad, la precipitación, el moho y la otra ruina en el medio
2. La válvula es del medio en la entrada, a través del filtro para alcanzar el propósito de la filtración, salida del mercado
· Presión nominal: 1.6mpa
· Diámetro nominal: DN32-450mm
· Temperatura y medio aplicables:
·El material principal es arrabio gris, temperatura aplicable 0℃ ~ 120℃, medio aplicable: agua, vapor del ≤ 1.0mpa, productos derivados del petróleo;
·El material principal es hierro dúctil, temperatura aplicable 0℃ ~ 200℃, medio aplicable: agua, vapor del ≤ 1.0mpa, productos derivados del petróleo;
· Diseño y fabricación: GB/T12233 refieren a la válvula de globo universal del hierro de la válvula y a la válvula de control de elevación
· Longitud de la estructura: Longitud de la estructura de la válvula del metal GB/T12221 o el estándar del fabricante
· Extremo de conexión: Reborde integral del arrabio de JB/T 78
· Inspección y prueba: Prueba de presión industrial de la válvula GB/T13927
