Datos del producto:
Pago y Envío Términos:
|

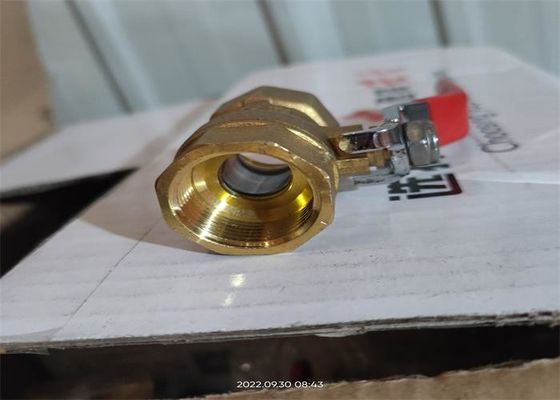

| Nombre de producto: | Válvula de cobre amarillo del agua | Material del cuerpo: | latón |
|---|---|---|---|
| Color: | cara de cobre amarillo | Temperatura de trabajo: | -10°C a 150°C |
| Tamaño: | DN15 To100 | Medio: | Aire, agua, aceite |
| Conexión: | Roscado | Presión: | 1.6Mpa |
| Alta luz: | Vávula de bola roscada sello de PTFE,Mpa roscado de la vávula de bola 1,6 |
||
La válvula se utiliza para el agua de la temperatura ≤150℃, el vapor y el aceite y la otra tubería media anticorrosiva para abrirse y cerrarse

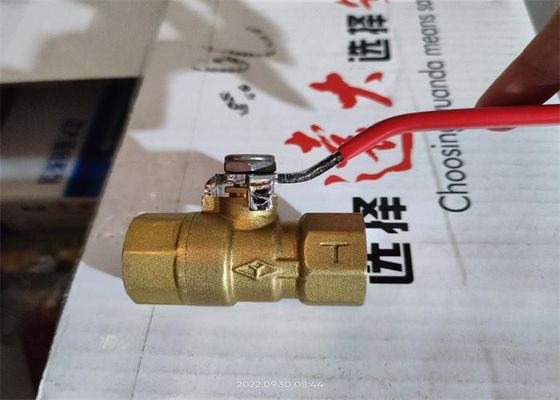

Q11f-16t se compone de cuerpo de válvula, de bola, de tronco de válvula, de la manija y de otras piezas. La manija es paralela al eje del tubo indicar que la válvula está en la posición abierta, y al perpendicular al eje del tubo para indicar que la válvula está en la posición cerrada. La manija se cumple 90° para realizar la apertura y el cierre.
| Tipo | G | Tamaño (milímetros) | ||
| L | H | Yo | ||
| Q11F-16T | el 1/2 | 51,4 | 48,2 | 90 |
| 3/4 | 57,4 | 51 | 90 | |
| 1 | 67,4 | 58 | 100 | |
| 1 1/4 | 77,5 | 61 | 100 | |
| 1 1/2 | 88 | 73 | 137 | |
| 2 | 105,4 | 79 | 137 | |
| Nombre de parte | Material |
| Cuerpo | HPb59-1 |
| Bola | HPb59-1 |
| Tronco | HPb59-1 |
| Sello | PTFE |
| Tipo |
Presión (MPa) |
Presión de prueba | Temperature℃ | Medio | |
|
Shell (agua) MPa |
Sello (agua) MPa |
||||
| Q11F-16T | 1,6 | 2,4 | 1,76 | -20~150℃ | Agua, ≤ interior 0.4mpa, ≤ 0.6mpa, líquido anticorrosivo del gas de la tubería del aire |
1. Esta válvula se mantiene un almacén seco, y se prohíbe estrictamente para ser almacenada en el aire abierto.
2. El almacenamiento de larga duración se debe mantener regularmente.
3. El producto se puede instalar en cualquier posición y cualquier tubería, y las condiciones de trabajo deben ser constantes con los requisitos en las especificaciones de funcionamiento.
4. Antes de la instalación, la prueba de presión se debe realizar para cumplir los requisitos antes de la instalación.
5. La cavidad del tubo y de la válvula se debe limpiar antes de la instalación.
6. Después de la instalación, el producto no será sujetado a una fuerza externa grande.
7. La dirección de la manija debe ser constante con la dirección del surco cuadrado del tronco
