Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | vávula de bola de flotación | Nombre: | vavle de la bola del reborde |
|---|---|---|---|
| Conexión: | fin RF /Flange del reborde | Poder: | Manija |
| Presión: | mpa 1,6 | Material del cuerpo: | 304 / acero inoxidable |
| Color: | La petición del cliente; cara de acero inoxidable | Temperatura de medios: | ≤150℃ |
| Alta luz: | Vávula de bola de flotación 304SS,vávula de bola de acero inoxidable de flotación,vávula de bola de flotación de 80m m |
||

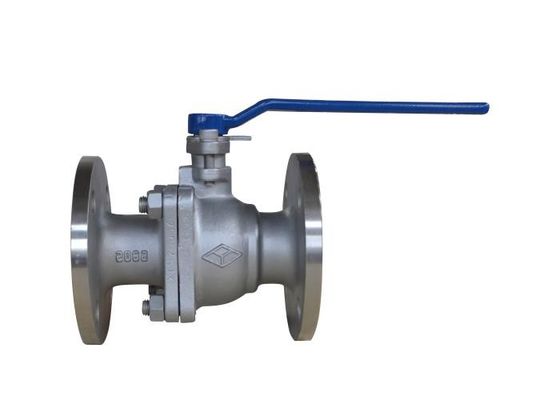

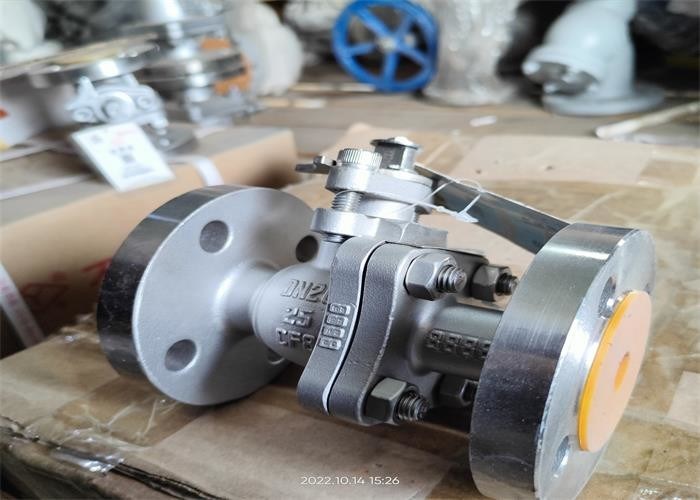

La válvula es compuesta de cuerpo de válvula, de bola, de tronco, de la manija y de otras piezas, dando vuelta a la manija para girar el tronco
el 90°, el tronco conduce la bola para girar el 90° para realizar la apertura y el cierre.
La válvula se puede utilizar para abrirse y cerrarse de tuberías y del equipo con medios corrosivos
| Tipo | DN | L | D | D1 | D2 | FB | Z-Φd | H |
| Q41F-16P | 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Ф14 | 88 |
| 20 | 140 | 105 | 75 | 55 | 14-2 | 4-Ф14 | 91 | |
| 25 | 150 | 115 | 85 | 65 | 14-2 | 4-Ф14 | 97 | |
| 32 | 165 | 135 | 100 | 78 | 16-2 | 4-Ф18 | 105 | |
| 40 | 180 | 145 | 110 | 85 | 16-2 | 4-Ф18 | 120 | |
| 50 | 200 | 160 | 125 | 100 | 16-2 | 4-Ф18 | 126 | |
| 65 | 220 | 180 | 145 | 120 | 18-2 | 4-Ф18 | 152 | |
| 80 | 250 | 195 | 160 | 135 | 20-2 | 8-Ф18 | 170 | |
| 100 | 277 | 215 | 180 | 155 | 20-2 | 8-Ф18 | 202 | |
| 125 | 320 | 245 | 210 | 185 | 22-2 | 8-Ф18 | 250 | |
| 150 | 360 | 280 | 240 | 210 | 24-2 | 8-Ф23 | 279 | |
| 200 | 403 | 335 | 295 | 265 | 26-2 | 12-Ф23 | 322 |
| Nombre de parte | Material |
| Cuerpo | CF8 |
| Tronco, bola | F304 |
| Anillo o, embalaje | PTFE |
| Presión nominal |
1,6, 2.5MPa |
| Diámetro nominal |
DN15-DN200mm |
| Temperatura | ≤150℃ |
| Mediun | Agua, aceite, gas |
| Marca del diseño |
GB/T 12237 |
| Cara a cara |
GB/T 12221 |
| Inspección y prueba |
GB/T 26480 |
1. Este producto se debe mantener un almacén seco y se prohíbe estrictamente para ser almacenado en el aire abierto.
2. Almacenamiento de larga duración, mantenimiento regular.
3. Este producto se puede instalar en cualquier posición de la tubería o del equipo, pero debe ser conveniente abrirse y cerrarse.
4. Antes de la instalación, la prueba de presión se debe realizar para cumplir los requisitos antes de la instalación.
5. La cavidad del tubo y de la válvula se debe limpiar antes de la instalación.
6. El producto no será sujetado a una fuerza externa grande después de la instalación.
7. La posición de la manija indica si la válvula es abierta o cerrada. La manija se abre cuando es plana con el eje del tubo, y se cierra cuando es perpendicular al eje del tubo.
8. Las condiciones de funcionamiento serán constantes con los requisitos de la especificación de funcionamiento.
| Faltas posibles | La causa del fracaso | Método de eliminación de la falta |
| Salida de la superficie de aislamiento |
1. El perno medio del reborde es flojo. 2. Daño a la superficie de aislamiento. |
1. Apriete el perno medio del reborde uniformemente. 2. Repare la superficie de aislamiento o substituya las piezas. |
| Salida que embala |
1. Embalaje escaso. 2. El embalaje no se presiona firmemente. |
1 añada el llenador. 2. Presione el embalaje firmemente. |
| Salida en la boca media |
1. El cojín medio del reborde es dañado o inválido. 2. Los pernos medios del reborde no se aprietan. |
1. Substituya el cojín medio del reborde. 2. Apriete el perno medio del reborde uniformemente. |
