Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Vávula de bola de flotación | Color: | La petición del cliente |
|---|---|---|---|
| Nombre: | Vávula de bola del reborde | Estándar: | Estándar del API |
| Tamaño: | DN15~DN150 | Material del cuerpo: | 304; Acero inoxidable |
| Conexión: | reborde; RF | Presión de funcionamiento: | 1.0-1.6Mpa (10-25bar) |
| Alta luz: | Vávula de bola de flotación del reborde de 4 pulgadas,Vávula de bola de acero inoxidable de flotación del reborde,Válvula de flotador ensanchada 4 pulgadas |
||

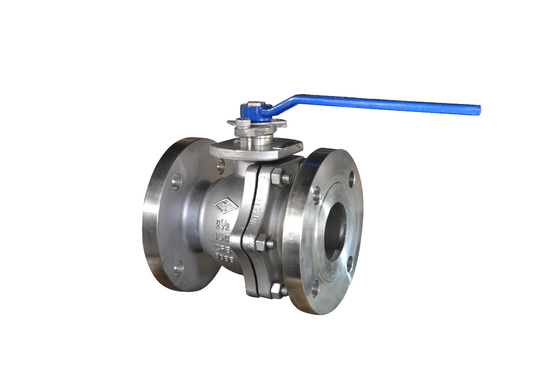

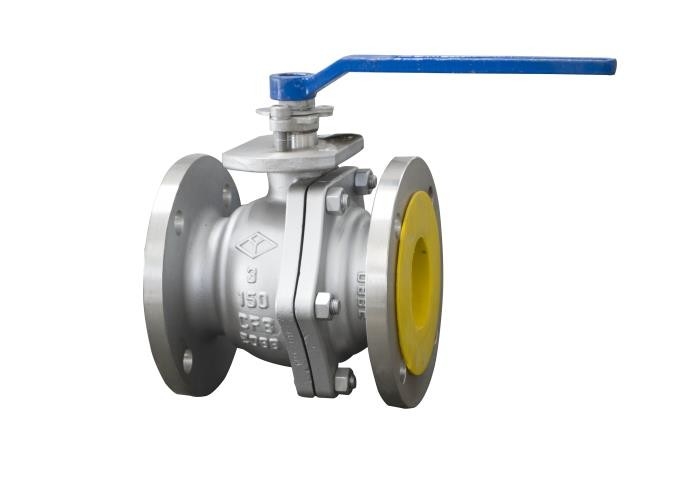

Las vávulas de bola ensanchadas de acero inoxidables requieren solamente una rotación de 90 grados y un pequeño momento rotatorio para cerrarse firmemente. La cavidad de cuerpo totalmente igual de válvula para el medio proporciona poca resistencia, derecho a través del canal de flujo. Las VÁVULAS de bola SE CONSIDERAN GENERALMENTE MEJOR PARA la APERTURA DIRECTA Y CERRARSE, PERO los RECIENTES DESARROLLOS LOS HAN DISEÑADO PARA ESTRANGULAR Y FLUJO DE CONTROL. La característica principal de la vávula de bola es su estructura compacta, fácil actuar y mantener, conveniente para el agua, los solventes, los ácidos y gas natural y otros medios de trabajo generales, pero también conveniente para las condiciones de trabajo pobres de medios, tales como peróxido de hidrógeno del oxígeno, metano y etileno. El cuerpo de la vávula de bola puede ser integral, puede también ser combinado. Este tipo de válvula será instalado en la dirección horizontal de la tubería.
Las vávulas de bola ensanchadas de acero inoxidables funcionan girando el tronco para abrir o para bloquear la válvula. La luz del interruptor de la vávula de bola, tamaño pequeño, se puede hacer en un calibre grande, lacre confiable, estructura simple, mantenimiento conveniente, superficie de aislamiento y la superficie esférica está a menudo en el estado cerrado, no fácil ser erosión de los medios, es ampliamente utilizada en diversas industrias
| Tipo | DN | L | D | D1 | D2 | f | Z-Φd | H | T |
| Q41F-150LBP | el 1/2 | 108 | 89 | 60,5 | 35 | 1,6 | 4-Ф16 | 76 | 3,7 |
| 3/4 | 117 | 98 | 70 | 43 | 1,6 | 4-Ф16 | 84 | 4 | |
| 1 | 127 | 110 | 79,5 | 51 | 1,6 | 4-Ф16 | 90 | 4,2 | |
| 1-1/4 | 140 | 115 | 89 | 64 | 1,6 | 4-Ф16 | 103 | 4,8 | |
| 1-1/2 | 165 | 125 | 98,5 | 73 | 1,6 | 4-Ф16 | 113 | 4,8 | |
| 2 | 178 | 150 | 120,4 | 92 | 1,6 | 4-Ф19 | 125 | 5 | |
| 2-1/2 | 190 | 180 | 139,7 | 105 | 1,6 | 4-Ф19 | 148 | 5,5 | |
| 3 | 203 | 190 | 152,4 | 127 | 1,6 | 4-Ф19 | 167 | 5,5 | |
| 4 | 229 | 230 | 190,5 | 157 | 1,6 | 8-Ф19 | 213 | 6 | |
| 5 | 356 | 255 | 215,9 | 186 | 1,6 | 8-Ф22 | 267 | 6,4 | |
| 6 | 394 | 280 | 241,3 | 216 | 1,6 | 8-Ф22 | 275 | 7 |
| Nombre de parte | Material |
| Cuerpo | CF8 |
| Tronco, bola | F304 |
| Anillo o, embalaje | PTFE |
| Faltas posibles | La causa del fracaso | Método de eliminación de la falta |
| 1. Salida de la superficie de aislamiento | 1. El perno medio del reborde es flojo. | 1. Apriete el perno medio del reborde uniformemente. |
| 2. Daño a la superficie de aislamiento. | 2. Repare la superficie de aislamiento o substituya las piezas. | |
| 2. Salida que embala | 1. Embalaje escaso. | llenador 1.Add. |
| 2. El embalaje no se presiona firmemente. | 2.Press el embalaje firmemente. | |
| 3. Salida en la boca media | 1. El cojín medio del reborde es dañado o inválido. | 1.Replace la junta media del reborde. |
| 2. Los pernos medios del reborde no se aprietan. | 2.Tighten el perno medio del reborde uniformemente. |
1. Este producto se debe mantener un almacén seco y se prohíbe estrictamente para ser almacenado en el aire abierto.
2. Almacenamiento de larga duración, mantenimiento regular.
3. Este producto se puede instalar en cualquier posición de la tubería o del equipo, pero debe ser conveniente abrirse y cerrarse.
4. Antes de la instalación, la prueba de presión se debe realizar para cumplir los requisitos antes de la instalación.
5. La cavidad del tubo y de la válvula se debe limpiar antes de la instalación.
6. El producto no será sujetado a una fuerza externa grande después de la instalación.
7. La posición de la manija indica si la válvula es abierta o cerrada. La manija se abre cuando es plana con el eje del tubo, y se cierra cuando es perpendicular al eje del tubo.
8. Las condiciones de funcionamiento serán constantes con los requisitos de la especificación de funcionamiento
