Datos del producto:
Pago y Envío Términos:
|

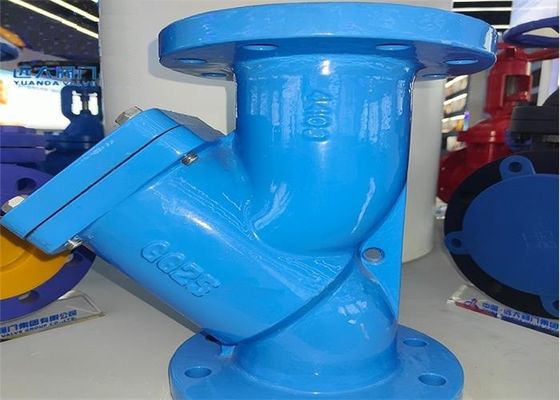

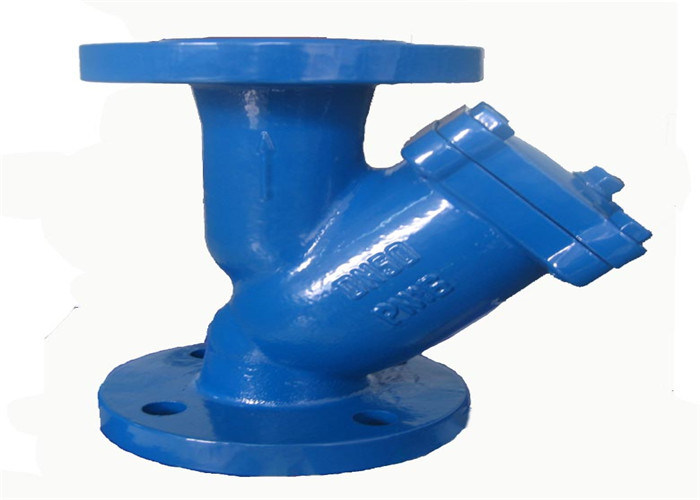

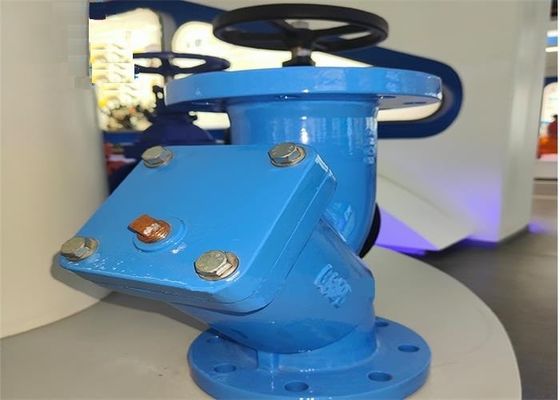

| nombre del producto: | Válvula de filtro en Y | Nombre: | Válvula de filtro de brida |
|---|---|---|---|
| Conexión: | Extremos del reborde | Tamaño: | DN50~DN200 |
| Color: | azul, la petición del cliente | Malla: | 10~100 |
| Medios de comunicación: | Agua, Petróleo, Gas | Presión: | Presión media |
| Alta luz: | Extremos de brida y válvula de filtro,tamaño de 100 mm y válvula de filtro,estructura compacta y tipo válvula de filtro |
||
Este producto es adecuado para presión nominal ≤1.6MPa, temperatura 0 °C ~120 °C /0 °C ~200 °C agua, ≤0.2MPa vapor saturado, oleoducto, puede filtrar suciedad, precipitaciones, óxido y otros desechos en el medio.
| Talla | L | D | D1 | D2 | BF | Z-φd |
| 2＂ | 230 | 165 | 125 | 99 | 20-3 | 4-φ19 |
| 2.5＂ | 290 | 185 | 145 | 118 | 20-3 | 4-φ19 |
| 3＂ | 310 | 200 | 160 | 132 | 22-3 | 8-φ19 |
| 4＂ | 350 | 220 | 180 | 156 | 24-3 | 8-φ19 |
| 5＂ | 400 | 250 | 210 | 184 | 26-3 | 8-φ19 |
| 6＂ | 480 | 285 | 240 | 211 | 26-3 | 8-φ23 |
| 8＂ | 600 | 340 | 295 | 266 | 30-3 | 12-φ23 |
| 10＂ | 730 | 405 | 355 | 310 | 32-3 | 12-φ28 |
| 12＂ | 850 | 460 | 410 | 370 | 32-3 | 12-φ28 |
| Nombre de la pieza | Material |
| Cuerpo capó | GG25/GGG40.3 |
| filtrar | 304 |
| Tuerca perno | 25/35 |
| Extremo de brida | BS EN1092-2 |
| Detección y prueba | EN 12266 |
| Presión nominal | 1,6 MPa |
| prueba del infierno (agua) | 2.4 mpa |
| Temperatura adecuada | temperatura ≤ 200 ℃ |
| Presión adecuada | presión < 1,6 MPa. |
| Medio adecuado | vapor agua aceite |
La válvula es desde el medio hasta la entrada, a través de la pantalla del filtro para lograr el propósito de filtrar, desde el flujo de salida.
1. Forma simple, buena tecnología de fabricación, amplia gama de aplicaciones, fácil de instalar.
2. Estructura razonable y compacta, apariencia completa, en el trabajo puede filtrar las impurezas en el medio.
3. El medio puede fluir desde la dirección de la entrada de la válvula, filtrar a través de la pantalla del filtro y fluir desde la salida para lograr el propósito de la filtración.
1. Este producto se instala en la tubería para filtrar artículos diversos en la tubería y proteger el funcionamiento normal de válvulas o equipos.
2. Se debe instalar un bypass en las tuberías para instalar el producto.
3. La tubería y la cavidad de la válvula deben limpiarse antes de la instalación.
4. La válvula no estará sujeta a grandes fuerzas externas después de la instalación.
5. Cuando la temperatura mínima local sea inferior a 4 ℃, se debe tomar protección de aislamiento;Como la válvula de extremo debe usarse con calefacción de tubería o camisa, para evitar que la temperatura de la pared de la tubería sea inferior a 0 ℃.
6. Está estrictamente prohibido instalar y usar en la tubería bajo vibración o cambio rápido de temperatura media.
7. El producto generalmente se instala en la entrada de la válvula reductora de presión, la válvula de control hidráulico y otros equipos.La posición de instalación debe ser de 6 a 10 veces el diámetro de la válvula protegida, y la dirección del flujo del medio debe ser consistente con la dirección de la flecha del cuerpo de la válvula;De lo contrario, no se logra la función de filtro.
