Datos del producto:
Pago y Envío Términos:
|

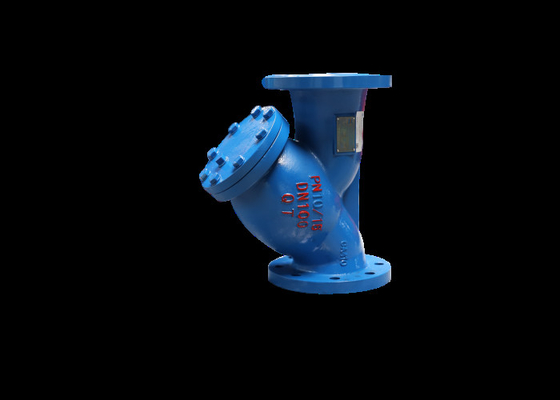

| Nombre del producto: | Válvula de filtro | Conexión: | Extremos del reborde, RF |
|---|---|---|---|
| Color: | azul, solicitud del cliente, negro | Estándar: | estándar KS |
| Nombre: | válvula de filtro | Tamaño: | DN40~DN300 |
| Presión: | Presión media, 1.6Mpa | Material: | hierro fundido, hierro gris |
| Alta luz: | válvula de filtro de filtro y cuerpo negro,válvula de filtro de filtro y de hierro gris,válvula de filtro tipo y presión 10k |
||
Este producto es adecuado para presión nominal ≤1.6MPa, temperatura 0 °C ~120 °C /0 °C ~200 °C agua, ≤0.2MPa vapor saturado, oleoducto, puede filtrar suciedad, precipitaciones, óxido y otros desechos en el medio.
El filtro tipo Y es un dispositivo de filtro indispensable para el transporte de sistemas de tuberías medianas.El filtro tipo Y generalmente se instala en la entrada de la válvula de alivio de presión, válvula de alivio de presión, válvula de nivel de agua u otro equipo para eliminar las impurezas en el medio para proteger el uso normal de válvulas y equipos.El filtro tipo Y tiene una estructura avanzada, baja resistencia, fácil de descargar, etc.El medio aplicable del filtro tipo Y puede ser agua, aceite, gas.
| GL41H-10K | (DN) | Tamaño | ||||||
| L | B | C | D | mi | F | H | ||
| sesenta y cinco | 285 | 22 | 4×Φ19 | Φ65±2 | Φ140 | Φ175 | 191 | |
| 80 | 305 | 22 | 8×Φ19 | Φ80±2 | Φ150 | Φ185 | 230 | |
| 100 | 360 | 24 | 8×Φ19 | Φ100±2 | Φ175 | Φ210 | 283 | |
| 125 | 410 | 24 | 8×Φ23 | Φ125±2 | Φ210 | Φ250 | 335 | |
| 150 | 480 | 26 | 8×Φ23 | Φ150±2 | Φ240 | Φ280 | 387 | |
| Escribe | Presión (MPa) | Presión de prueba MPa | Temperatura adecuada℃ | Medio adecuado |
| Fuerza (agua) | ||||
| (KS)YDST | 1.0 | 2.0 | -10~200℃ | Vapor |
Este producto se compone de cuerpo, cubierta, filtro y otras partes, el medio desde la importación, a través del filtro de pantalla, desde la salida
1. Este producto se mantiene en un almacén seco y está estrictamente prohibido almacenarlo al aire libre.
2. Almacenamiento a largo plazo, mantenimiento regular.
3. El producto generalmente se instala en la válvula de alivio de presión, la válvula de alivio de presión, la válvula de control hidráulico o el uso de equipos medianos en el extremo de entrada.
4. Omita las tuberías para instalar el producto.
5. El producto debe instalarse desde la distancia de la válvula protegida que debe ser de 6 a 10 veces el diámetro de la válvula protegida.
6. Al instalar, el flujo medio debe ser consistente con la dirección de la flecha en el cuerpo.
7. Al instalar, la cubierta está debajo del eje de diámetro.
8. La tubería y la cavidad de la válvula deben limpiarse antes de la instalación.
9. Las condiciones de operación deben ser consistentes con los requisitos de las principales especificaciones de desempeño.
10. La limpieza o limpieza debe realizarse cuando la diferencia de presión de entrada y salida sea mayor a 0.2MPa.
