Datos del producto:
Pago y Envío Términos:
|

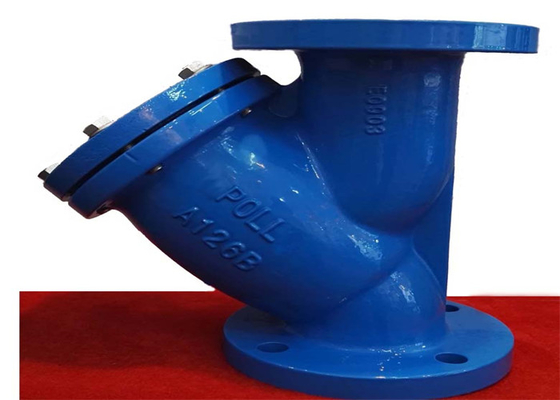

| nombre del producto: | Válvula de filtro en Y | Presión: | Presión media |
|---|---|---|---|
| Estándar: | Estándar del API | Cuerpo material: | Hierro fundido |
| Conexión: | Extremos de brida, RF | Color: | azul, la petición del cliente |
| Escribe: | Filtro tipo Y.,Accesorios de tubería | Meidum: | vapor de aceite de agua |
| Alta luz: | válvula de filtro api y,válvula de filtro y de 125 lb,válvula de filtro tipo y de 80 mm |
||
Los filtros de hierro fundido se utilizan ampliamente en la metalurgia, la industria química, el petróleo, la fabricación de papel, la medicina, la alimentación, la minería, la energía eléctrica, los campos de gas urbanos, domésticos y otros.El filtro de hierro fundido es un dispositivo indispensable en la tubería del medio de transmisión, generalmente instalado en la entrada de la válvula de alivio de presión, válvula de alivio de presión, válvula de posicionamiento u otro equipo, para eliminar las impurezas en el medio, para proteger el uso normal de válvulas y equipo, reducir los costos de mantenimiento del equipo.
Cuando el fluido ingresa al filtro con un elemento de filtro, las impurezas son bloqueadas por el elemento de filtro y el gas de filtro limpio se descarga desde la salida del filtro.Cuando es necesario limpiar, siempre que se desmonte el cilindro del filtro, se saca el elemento del filtro y luego se puede volver a cargar después de la limpieza.Por lo tanto, el uso y mantenimiento del filtro de hierro fundido es extremadamente conveniente.
| Talla | L | D | D1 | b | Z-φd | H |
| 2＂ | 223 | 152 | 121 | dieciséis | 4-φ19 | 163 |
| 2.5＂ | 273 | 178 | 140 | 18 | 4-φ19 | 194 |
| 3＂ | 292 | 190 | 153 | 19 | 4-φ19 | 217 |
| 4＂ | 352 | 228 | 191 | 24 | 8-φ19 | 270 |
| 5＂ | 416 | 254 | 216 | 24 | 8-φ22 | 231 |
| 6＂ | 470 | 279 | 242 | 25 | 8-φ22 | 373 |
| 8＂ | 543 | 342 | 299 | 28 | 8-φ22 | 450 |
| 10＂ | 660 | 406 | 362 | 30 | 12-φ25 | 527 |
| 12＂ | 762 | 483 | 432 | 32 | 12-φ25 | 608 |
| Extremo de brida | ANSI B16.1 |
| Presión nominal | 125PSI |
| Prueba de caparazón | 2.4mpa |
| Temperatura adecuada | temperatura ≤ 200 ℃ |
| Presión adecuada | presión < 1,6 MPa. |
| Medio adecuado | agua aceite vapor |
| Cuerpo | ASTM A216 CL.B |
| Pantalla | SS304 |
| Capó | ASTM A216 CL.B |
| Enchufar | ASTM 1035 |
1. Este producto se mantiene en un almacén seco y está estrictamente prohibido almacenarlo al aire libre.
2. Almacenamiento a largo plazo, mantenimiento regular.
3. El producto generalmente se instala en la válvula de alivio de presión, la válvula de alivio de presión, la válvula de control hidráulico o el uso de equipos medianos en el extremo de entrada.
4. Omita las tuberías para instalar el producto.
5. El producto debe instalarse desde la distancia de la válvula protegida que debe ser de 6 a 10 veces el diámetro de la válvula protegida.
6. Al instalar, el flujo medio debe ser consistente con la dirección de la flecha en el cuerpo.
7. Al instalar, la cubierta está debajo del eje de diámetro.
8. La tubería y la cavidad de la válvula deben limpiarse antes de la instalación.
9. Las condiciones de operación deben ser consistentes con los requisitos de las principales especificaciones de desempeño.
10. La limpieza o limpieza debe realizarse cuando la diferencia de presión de entrada y salida sea mayor a 0.2MPa.
Este producto se compone de cuerpo, cubierta, filtro y otras partes, el medio desde la importación, a través del filtro de pantalla, desde la salida
