Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Válvula de retención oscilante | color: | La petición del cliente, azul |
|---|---|---|---|
| Material del cuerpo: | Grey Iron/hierro dúctil | conexión: | Extremos del reborde |
| Temperatura de trabajo: | -10 a 80℃ | Medios: | Agua |
| presión: | 1.6mpa | Tamaño: | DN50 a DN200 |
| Disco: | NBR+Q235 | Estándar: | GB |
| Alta luz: | Válvula de Grey Iron Flanged Swing Check,Válvula de control ensanchada cuña de goma de oscilación,válvula de control dúctil de oscilación del hierro 1.6mpa |
||

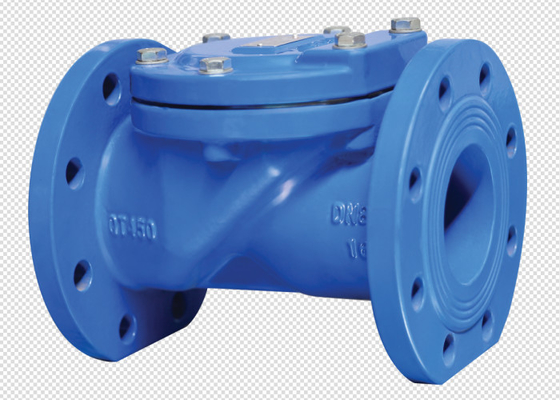

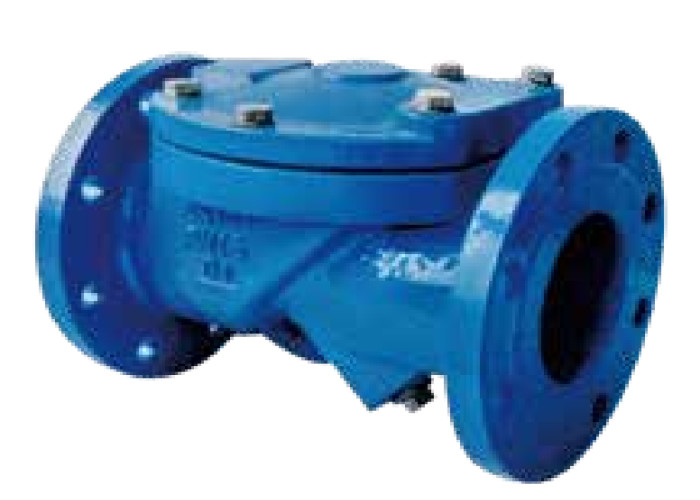

El diseño de las piezas de válvula de control de goma de aleta de la serie de H44X (SFCV) se compone principalmente de tres porciones principales: cuerpo de válvula, capo y aleta de goma
La aleta de goma en la válvula se hace de la placa de acero, de la barra de acero y del paño de nylon reforzado como el substrato, y la capa externa se cubre con caucho. La vida de servicio de la aleta de la válvula puede alcanzar 1 millón de veces. La válvula de control de goma de aleta de la serie de H44X (SFCV) adopta el diseño del área del flujo completo, que tiene las características de la pequeña pérdida principal, no fáciles acumular las misceláneas, mantenimiento simple y así sucesivamente. La válvula de control de goma de aleta de la serie de H44X (SFCV) es principalmente aplicable al abastecimiento de agua y al alcantarillado horizontales. Puede ser instalada en el mercado del agua de la bomba para prevenir daño del martillo de la expulsión y de agua a la bomba. La válvula de control de goma de aleta de la serie de H44X (SFCV) se puede también instalar en el tubo de puente del tubo de la entrada y del mercado del depósito para evitar que el agua de la piscina fluya de nuevo al sistema de abastecimiento del agua. Las válvulas de control son generalmente convenientes para los medios limpios, no para los medios que contienen partículas sólidas y de gran viscosidad.
| milímetro | L | D | D1 | D2 | FB | Z-фd |
| 50 | 203 | 165 | 125 | 100 | 19-3 | 4-ф19 |
| 65 | 216 | 185 | 145 | 120 | 19-3 | 4-ф19 |
| 80 | 241 | 200 | 160 | 132 | 19-3 | 8-ф19 |
| 100 | 292 | 220 | 180 | 155 | 19-3 | 8-ф19 |
| 125 | 330 | 250 | 210 | 185 | 19-3 | 8-ф19 |
| 150 | 356 | 285 | 240 | 210 | 19-3 | 8-ф23 |
| 200 | 495 | 340 | 295 | 262 | 20-3 | 12-ф23 |
Característica
| Cuerpo | Hierro dúctil |
| Capo | Hierro dúctil |
| Disco | Manga de la malla de la fibra de NBR+Q235+Nylon |
| Junta | NBR |
| Presión de Norminal | mpa 1,6 |
| prueba del sheel (agua) | mpa 1,76 |
| prueba del sello (agua) | mpa 2,4 |
| temperatura | ℃ -10 a 80 |
