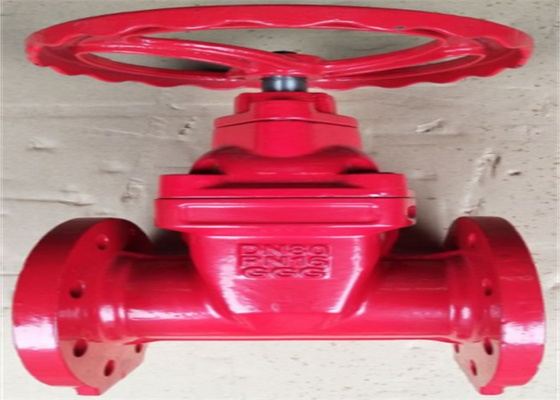

Hierro dúctil del extremo del reborde de válvula de puerta del fuego 1,6 válvulas de la protección contra los incendios del Mpa

Introducción

La válvula de puerta suave del sello, la válvula industrial, la apertura y la pieza cerrada de la válvula de puerta suave del sello es la puerta. La dirección del movimiento de la puerta es perpendicular a la dirección flúida. La válvula de puerta puede ser abierta solamente y ser cerrada completamente, no ser ajustada y ser estrangulada completamente. El espolón tiene dos superficies de lacre. Las dos superficies de lacre de la forma más de uso general de la válvula de RAM del modo una cuña, y el ángulo de cuña varía con los parámetros de la válvula. El diámetro nominal es DN50 ~ DN1200, y la temperatura del servicio: ℃ del ≤ 200.

Principio del producto

La puerta de la válvula de puerta de cuña se puede hacer en un conjunto, que se llama la válvula de puerta de acero; Puede también ser hecha en un espolón que pueda producir la deformación leve para mejorar su manufacturability y para compensar la desviación del ángulo de la superficie de aislamiento en el proceso de proceso. Esta clase de espolón se llama el espolón elástico.

Las válvulas de puerta suaves del sello se dividen en las válvulas de puerta suaves de levantamiento del sello del tronco y las válvulas de puerta suaves no de levantamiento del sello del tronco. Generalmente, hay hilos trapezoidales en la barra de elevación. A través de la nuez en el medio del espolón y del surco de la guía en el cuerpo de válvula, el movimiento rotatorio se cambia en el movimiento linear, es decir, el esfuerzo de torsión de funcionamiento se cambia en empuje de funcionamiento. Cuando se abre la válvula, cuando la altura de elevación del espolón es igual a los tiempos del 1:1 el diámetro de la válvula, el canal flúido se desbloquea totalmente, pero esta posición no se puede supervisar durante la operación. En uso real, la cima del tronco de válvula se utiliza como la marca, es decir, la posición que no puede ser abierta se utiliza como su posición completamente abierta. Para considerar el fenómeno de fijación causado por el cambio de temperatura, se abre en la posición máxima y después dio vuelta generalmente detrás a la vuelta 1/2-1 como la posición de la válvula completamente abierta. Por lo tanto, la posición muy abierta de la válvula será determinada según la posición de RAM (es decir movimiento). Esta clase de válvula será instalada generalmente horizontalmente en la tubería

Dimensión
