Datos del producto:
Pago y Envío Términos:
|

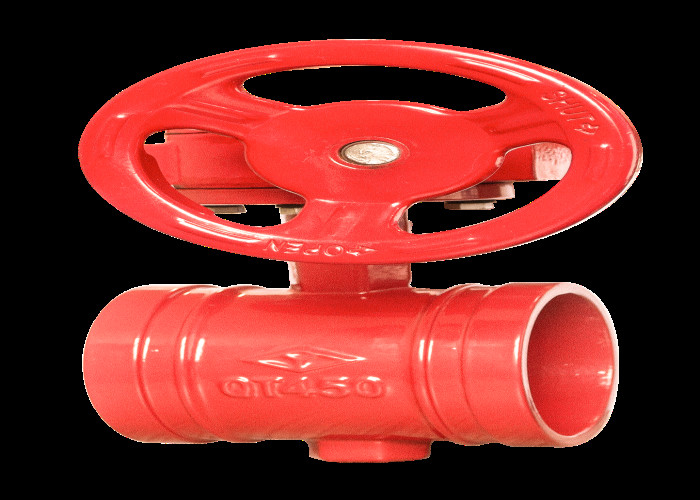

| Nombre de producto: | Válvulas de la protección contra los incendios | Poder: | Gusano |
|---|---|---|---|
| conexión: | ranura para tarjeta | sello: | NBR /EPDM |
| Presión de funcionamiento: | 1.0~1.6mpa | temperatura: | 0~80℃ |
| medio: | agua | color: | Rojo |
| Alta luz: | Válvula de mariposa acanalada hierro dúctil,Válvula de mariposa acanalada gusano,Válvula de mariposa del engranaje de gusano de la ranura para tarjeta |
||
La válvula de mariposa acanalada adopta la impulsión del engranaje de gusano y del gusano, y entonces la leva gira para presionar o para lanzar el contacto en el dispositivo de la señal según la posición predeterminada, y las señales eléctricas correspondientes de "ON" y de "OFF" son salida para exhibir la abertura y situación de cierre de la válvula de mariposa. Las válvulas de mariposa acanaladas se dividen en las válvulas de mariposa acanaladas manija y las válvulas de mariposa acanaladas turbina.
| DN | L | L1 | L2 | ф | ф1 | H | c |
| 65 | 103±2 | 14,5 | 9,5 | 71,6 | 76 | 178 | 200 |
| 80 | 103±2 | 14,5 | 9,5 | 84,6 | 89 | 202 | 245 |
| 100 | 118±2 | 16 | 9,5 | 109,6 | 114 | 222 | 280 |
| 125 | 128±2 | 16 | 9,5 | 135,6 | 140 | 233 | 280 |
| 150 | 150±2 | 16 | 9,5 | 160,6 | 165 | 257 | 280 |
| 1200 | 188±2 | 19 | 13 | 214 | 219 | 295 | 320 |
| Cuerpo | Hierro dúctil |
| Disco | Hierro dúctil /ss |
| Tronco | ss |
| Manija | acero |
| asiento | EPDM/NBR |
| Presión nominal | 1.6mpa |
| Prueba de Shell | mpa 2,4 (agua) |
| Prueba del sello | 0.6mpa (gas) |
| Prueba del sello | mpa 1,76 (agua) |
| Temperatura conveniente | ≤80℃ |
| Medio conveniente | agua |
| esquina de la placa de mariposa | el 90° |
