Datos del producto:
Pago y Envío Términos:
|

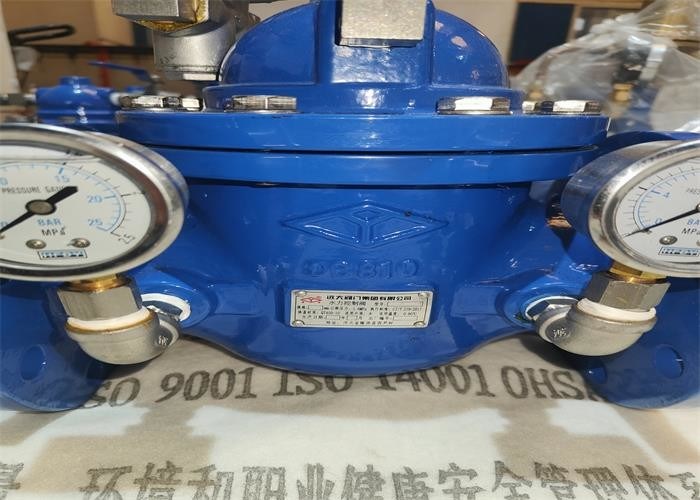

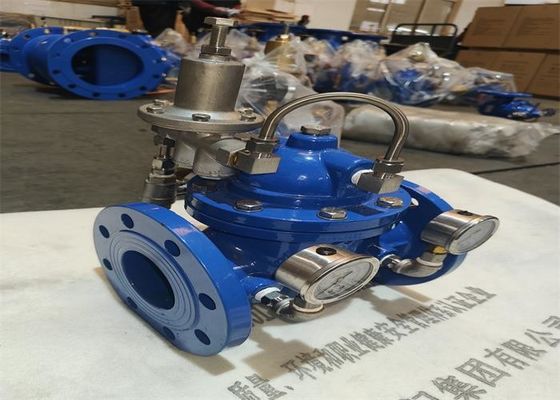

| Nombre de producto: | Válvula de la conservación del agua | Material del cuerpo: | Hierro dúctil |
|---|---|---|---|
| Presión: | 1,6 MPa | Función: | Regulador de presión reducida |
| Color: | Azul | Medio: | Agua |
| Temperatura: | ≤80℃ | Material del tubo de comunicación: | Latón |
| Alta luz: | Válvula dúctil del regulador de presión del hierro,válvula del regulador de presión 1.6mpa,Válvula de presión reducida de la conservación del agua |
||
La ENTRADA P1 de la válvula ENTRA EN la SALA DE CONTROL de la VÁLVULA PRINCIPAL A TRAVÉS del CATÉTER Y de la VÁLVULA de AGUJA 19 (VÉASE el DIBUJO de CONSTRUCCIÓN) Y ESTABLECE la DIRECCIÓN
Bajo presión P3. La presión P2 del mercado actúa debajo del diafragma de la válvula experimental 13 a través del catéter y es frente a la primavera de regulación de la válvula experimental
Resistencia. Cuando la presión P2 del mercado excede el valor determinado de la válvula experimental, la válvula experimental es cerrada, y la excreción del agua en la sala de control es 0.
Cuando la PRESIÓN VARIABLE P3 ALCANZA el MÁXIMO, el DISCO PRINCIPAL COMPRIME SEAT, la VÁLVULA de REDUCCIÓN SE CIERRA, Y las DISMINUCIONES de la PRESIÓN RIO ABAJO. Cuando la exportación
Cuando la presión P2 es menos que el valor determinado de la válvula experimental, se abre la válvula experimental, y el agua de la presión en la sala de control pasará a través de la válvula experimental
9. Descarga al mercado de la válvula. Debido a la pequeña abertura de la válvula de aguja, la velocidad de la descarga en la sala de control es mayor que la velocidad del relleno del agua de la presión en la entrada.
Así, la presión P3 en la cámara del control se reduce, y la presión de entrada P1 debajo del disco principal 5 de la válvula se aplica siempre para apoyar el disco principal de la válvula
Para abrir la válvula manorreductora y aumentar la presión rio abajo. En la regulación constante, la tarifa de la descarga es igual a la tarifa de la rehidratación,
La abertura de puerto principal de la válvula es sin cambios, y la presión rio abajo es estable.
| PN1.0Mpa | DN | L | D | D1 | D2 | Z-φd |
| 50 | 203 | 165 | 125 | 99 | 4-φ19 | |
| 65 | 216 | 185 | 145 | 118 | 4-φ19 | |
| 80 | 241 | 200 | 160 | 132 | 8-φ19 | |
| 100 | 292 | 220 | 180 | 156 | 8-φ19 | |
| 125 | 330 | 250 | 210 | 184 | 8-φ19 | |
| 150 | 356 | 285 | 40 | 211 | 8-φ23 | |
| 200 | 458 | 340 | 295 | 266 | 8-φ23 | |
| 250 | 530 | 395 | 350 | 319 | 12-φ23 |
| 1.0MPA | 1.6MPA | 2.5MPA | presión |
| 1.5MPA | 2.4MPA | 3.75MPA | presión de prueba del cuerpo |
| 1.1MPA | 1.76MPA | 2.75MPA | presión de prueba del sello |
| 0.09-0.8MPA | 0.1-1.2MPA | 0.15-1.6MPA | Gama ajustable de la presión del mercado |
| ≤80℃ | temperatura conveniente | ||
| Agua | medio conveniente | ||
El cuerpo de válvula adopta el diseño entero de la línea aerodinámica del canal, la resistencia flúida es pequeño, flujo, sellando efecto es bueno, en el modo de transmisión adoptó la operación hidráulica, es decir, el uso de la presión de agua en la tubería para actuar automáticamente el disco principal de la válvula arriba y abajo del movimiento, abertura de la válvula de control, ajusta la presión rio abajo. Mantenga la presión rio abajo en la presión fijada por la válvula experimental. Cuando la presión rio abajo excede el valor determinado, la válvula manorreductora cerca de se asegurará automáticamente de que la presión del mercado sea sin cambios. El producto es el producto ideal para el abastecimiento de agua nacional, el agua del fuego y el sistema de abastecimiento industrial del agua
