Datos del producto:
Pago y Envío Términos:
|

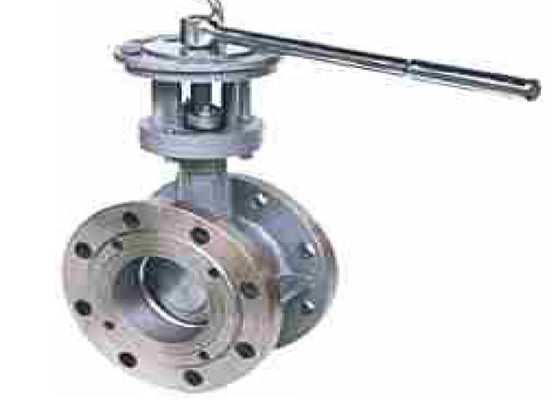

| nombre de producto: | Válvula de mariposa ensanchada | presión: | 1.0/1.6 Mpa |
|---|---|---|---|
| Material del cuerpo: | WCB | Tipo: | Excéntrico triple |
| Cara de aislamiento: | acero inoxidable | Modo de apertura: | handel |
| Conexión: | extremo ensanchado | Temperatura: | ℃ -29 a 425 |
| material del tronco: | 2Cr13 | Yugo: | WCB |
| Alta luz: | Handel ensanchó válvula de mariposa,Sello Ring Flanged Butterfly Valve,1 |
||
La placa de mariposa de la válvula de mariposa está instalada en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa, la placa de mariposa del disco gira alrededor del eje con un ángulo de la rotación de 0 ° - ° 90. Cuando gira al ° 90, la válvula está completamente abierta
Esta válvula es conveniente las tuberías del agua, del aceite etc. Puede ajustar y cortar el líquido.

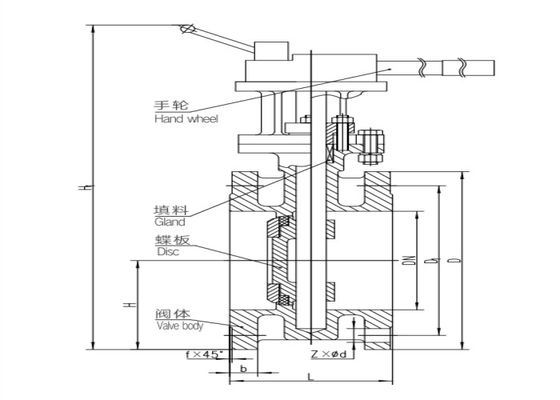

| milímetro | L | D | D1 | FB | Z-фd | H | H1 |
| 50 | 108 | 165 | 125 | 2-20 | 4-ф18 | 82 | 384 |
| 65 | 112 | 185 | 145 | 2-20 | 4-ф18 | 92 | 402 |
| 80 | 114 | 200 | 160 | 2-20 | 8-ф18 | 100 | 407 |
| 100 | 127 | 220 | 180 | 2-22 | 8-ф18 | 110 | 434 |
| 125 | 140 | 250 | 210 | 2-22 | 8-ф18 | 125 | 506 |
| 150 | 140 | 285 | 240 | 2-24 | 8-ф22 | 140 | 546 |
