Datos del producto:
Pago y Envío Términos:
|

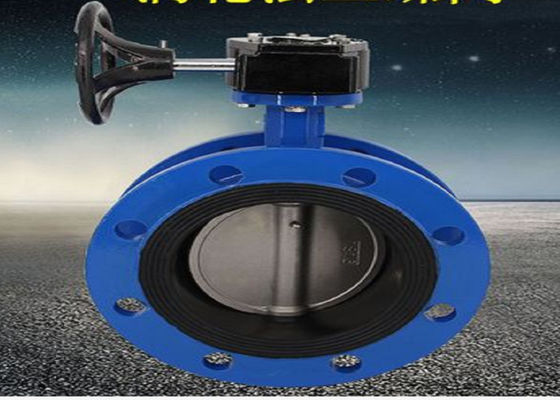

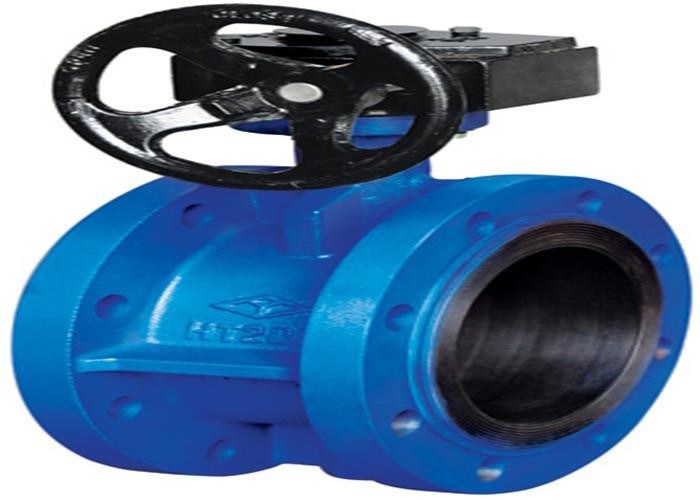

| nombre de producto: | Válvula de mariposa ensanchada | presión: | mpa 1,6 |
|---|---|---|---|
| temperatura: | ℃ ≤80 | conecte: | extremo del reborde |
| Seat: | NBR | Material del cuerpo: | HT200/QT450 |
| Material de Dise: | QT450 | Modo de apertura: | gusano de velocidades |
| medio: | agua | color: | requisitos azules/de cliente |
| Alta luz: | Válvula de mariposa alineada de goma del arrabio,1,6 válvula de mariposa alineada de goma del Mpa |
||
Ampliamente utilizado en clases de tubos del servicio y del drenaje, extinción de incendios en la construcción del agua y así sucesivamente, especialmente en la tubería de la lucha contra el fuego.
| milímetro | D | DI | Z-фd | L | FB |
| 50 | 160 | 125 | 4-ф19 | 108 | 20-3 |
| 65 | 180 | 145 | 4-ф19 | 112 | 20-3 |
| 80 | 195 | 160 | 8-ф19 | 114 | 22-3 |
| 100 | 215 | 180 | 8-ф19 | 127 | 22-3 |
| 125 | 245 | 210 | 8-ф19 | 140 | 24-3 |
| 150 | 280 | 240 | 8-ф23 | 140 | 24-3 |
| 200 | 335 | 295 | 8-ф23 | 152 | 26-3 |
| 250 | 390 | 350 | 12-ф23 | 165 | 28-3 |
| 300 | 440 | 400 | 12-ф23 | 178 | 28-4 |
| 350 | 505 | 460 | 16-ф23 | 190 | 30-4 |
| 400 | 565 | 515 | 16-ф28 | 216 | 32-4 |
| 450 | 615 | 565 | 20-ф28 | 222 | 32-4 |
| 500 | 670 | 620 | 20-ф28 | 229 | 34-4 |
| 600 | 780 | 725 | 30-ф31 | 267 | 36-5 |
| 700 | 895 | 840 | 24-ф31 | 292 | 40-5 |
| 800 | 1015 | 950 | 24-ф34 | 318 | 44-5 |
| 900 | 1115 | 1050 | 28-ф34 | 330 | 46-5 |
| 1000 | 1230 | 1160 | 28-ф37 | 410 | 50-5 |
| Presión de Norminal | 1.0/1.6 Mpa |
| Temperatura de Suitbk | ≤ 80°C |
| Prueba del sello | 1.1/1.8MPa |
| Prueba de Shell | 1.5/2.4mpa |
| Medio conveniente: | agua |
