Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Válvula de mariposa de la oblea | Material del cuerpo: | Arrabio/hierro dúctil |
|---|---|---|---|
| Poder: | dirija (hierro) | Presión de funcionamiento: | 1.0-1.6Mpa (10-25bar) |
| Color: | AZUL, modificado para requisitos particulares, gris | Tamaño: | DN50~350 |
| Conexión: | Oblea | Disco: | Hierro dúctil |
| Temperatura de medios: | 10-80℃ | Medios: | Agua |
| Alta luz: | Válvula de mariposa dúctil anticorrosiva del hierro,Válvula de mariposa dúctil del hierro de Pinless,Grey Butterfly Wafer Type Valve |
||

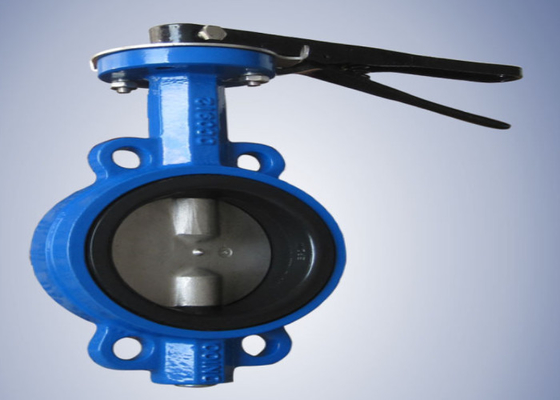

La válvula de mariposa pinless de la oblea del medio eje tiene las ventajas de características estructurales simples, del funcionamiento del servicio y de la gama ancha del uso. El producto se puede instalar en todo el gas corrosivo y no corrosivo, líquido, las tuberías del polvo y los envases semi flúidos, sólidos en petróleo crudo, industria química, comida, biomedecina, industria textil, industria de papel, ingeniería de la hidroelectricidad, las naves, abastecimiento y drenaje urbano de agua, los fundidores, los recursos renovables y otros sistemas, y se puede utilizar como equipo de la regulación y del cierre
1. Durante la instalación, el disco de la válvula parará en la posición cerrada.
2. La posición de apertura será confirmada según el ángulo de la rotación de la placa de mariposa.
3. Para la válvula de mariposa con la válvula de derivación, la válvula de mariposa pinless de la oblea del medio eje se debe abrir antes de la abertura.
4. La instalación será realizada según las instrucciones de la instalación y de la operación del fabricante. La válvula de mariposa con el peso pesado será proporcionada una fundación sólida
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
