Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Válvula de mariposa de la oblea | Material del cuerpo: | Arrabio |
|---|---|---|---|
| Temperatura de medios: | 10-80℃ | Medios: | agua |
| conexión: | Oblea | Poder: | Manija |
| Disco: | Arrabio | madre: | Acero de acero/inoxidable |
| Tamaño portuario: | DN50-DN200 | Color: | AZUL, modificado para requisitos particulares, gris |
| Alta luz: | Válvula de Pin Stainless Steel Lug Butterfly,Válvula de mariposa inoxidable del estirón de acero de la manija,Tipo válvula de la oblea del arrabio de mariposa |
||

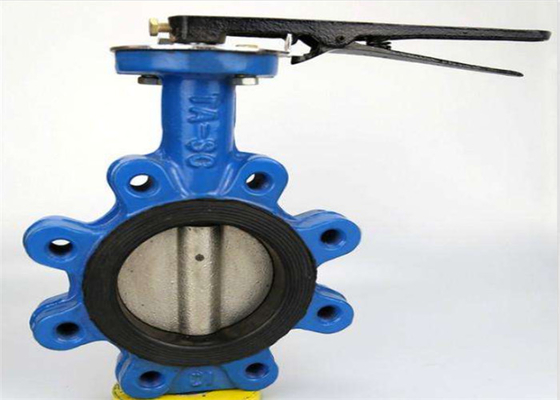

La válvula de mariposa de la manija tiene las ventajas de la estructura simple, del pequeño volumen y del peso ligero. Se compone solamente de algunas piezas. Por otra parte, puede ser abierta y ser cerrada rápidamente girando el ° 90, que es simple actuar. Al mismo tiempo, la válvula tiene buenas características del control flúido. Cuando la válvula de mariposa está en la posición completamente abierta, el grueso de la placa de mariposa es la única resistencia cuando el medio atraviesa el cuerpo de válvula. Por lo tanto, la caída de presión generada a través de la válvula es muy pequeña, así que tiene buenas características del control de flujo
¿Cuál de la válvula de mariposa ordinaria y de la válvula de puerta con la misma presión nominal y diámetro nominal tiene mejor tirantez y no es fácil de escaparse?
La tirantez de la válvula de puerta es mejor que la de la válvula de mariposa, pero las válvulas de la mariposa de algunos fabricantes tienen bueno sellando funcionamiento.
La válvula de puerta tiene de gran capacidad y ocupa el espacio grande.
La válvula de mariposa tiene el pequeño volumen y pequeño espacio.
La selección específica debe también considerar la temperatura del medio, del lacre y de embalar de la válvula.
Las válvulas de mariposa con el diámetro nominal mayor de 50 se especifican en la especificación.
La válvula de mariposa de la manija es un nuevo producto dominante nacional. La válvula de mariposa manual de alto rendimiento adopta un excéntrico doble y una estructura de aislamiento elíptica del cono inclinado especial. El modelo para uso general soluciona la desventaja que la superficie de aislamiento de la válvula de mariposa excéntrica tradicional todavía está en la fricción del contacto de desplazamiento en el momento de abrir y de cerrar 0 ° ~ el ° 10, realiza el efecto que la superficie de aislamiento de la placa de mariposa está separada en el momento de la abertura, y el efecto de aislamiento es cerrado en el momento de contacto cerrado, para prolongar la vida de servicio y alcanzar el mejor funcionamiento de aislamiento.
| B | L | D1 | D3 | H | |||
| PN10 | PN16 | ||||||
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 | |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 | |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 | |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 | |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 | |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 | |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 | |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 | |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 | |
| DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 | |
| DN35O (14") | 267 | 368 | 75 | 125 | 70,25 | 40 | |
| DN400 (16") | 297 | 400 | 85,7 | 197 | 100,3 | 51,2 | 72 |
| DN450 (18") | 315 | 422 | 104,6 | 197 | 100,3 | 51,2 | 72 |
| DN500 (20") | 348 | 480 | 130,28 | 197 | 100,3 | 64,2 | 82 |
| DN600 (24") | 444 | 562 | 151,36 | 276 | 130,3 | 70,2 | 82 |
