Datos del producto:
Pago y Envío Términos:
|

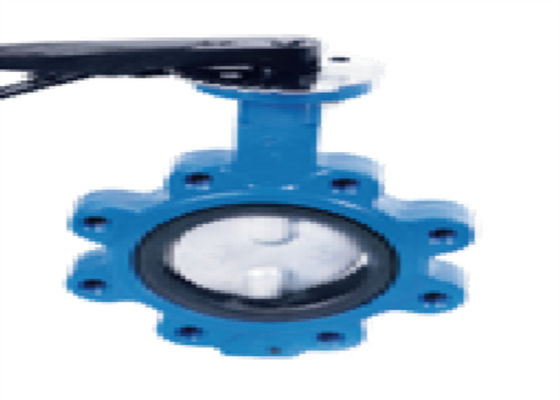

| Nombre de producto: | Válvula de mariposa de oblea | material del tronco: | acero inoxidable |
|---|---|---|---|
| Material de la manija: | Hierro | Anillo: | NBR |
| Material del cuerpo: | Hierro dúctil | Medios: | Agua |
| Temperatura de medios: | 10-80℃ | Presión de funcionamiento: | 1.0-1.6Mpa (10-25bar) |
| Color: | AZUL, modificado para requisitos particulares | Tamaño: | DN50~350 |
| Alta luz: | Parta la válvula de mariposa de la oblea del eje,Válvula de mariposa de la oblea del arrabio,Válvula de mariposa del estirón de la oblea de Pinless |
||
1. Durante la instalación, el disco de la válvula parará en la posición cerrada.
2. La posición de apertura será confirmada según el ángulo de la rotación de la placa de mariposa.
3. Para la válvula de mariposa con la válvula de derivación, la válvula de mariposa pinless de la oblea del medio eje se debe abrir antes de la abertura.
4. La instalación será realizada según las instrucciones de la instalación y de la operación del fabricante. La válvula de mariposa con el peso pesado será proporcionada una fundación sólida
| Cuerpo | Arrabio/hierro dúctil |
| Disco | Hierro dúctil/acero inoxidable |
| Tronco | Acero inoxidable |
| Seat | NBR/EPDM /PTFRE |
Cara a cara: ISO 5752/API 609 /DIN3202
Extremo del reborde: Tabla D/tabla E/estruendo 2501 PN10 de las BS 10
| Presión nominal | 1.0/1.6 (mpa) |
| Prueba del sello (agua) | mpa de 1,1 /1.76 |
| Shell Test (agua) | mpa 1.5/2.4 |
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
