Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Válvula de control ensanchada de oscilación | Tamaño portuario: | DN50~DN500 |
|---|---|---|---|
| Presión: | 1,6 Mpa | Poder: | No |
| Material: | Hierro; Hierro dúctil | Estructura: | Compruebe, oscilación |
| MEDIOS: | Agua | Color: | La petición del cliente, azul |
| Alta luz: | válvula de control del reborde dn500,los tubos verticales ensanchan válvula de control,válvula de control ensanchada estándar de oscilación del GB |
||
El propósito de esta válvula es prevenir el medio en toda clase de tuberías o de equipo de contracorriente, y se utiliza para la apertura y el cierre unidireccionales

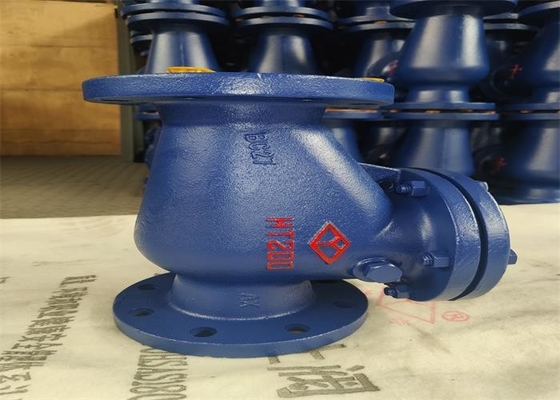

1. Esta válvula es una válvula de control conectada reborde de oscilación del hierro de acuerdo con estándar de gb/t 13932.

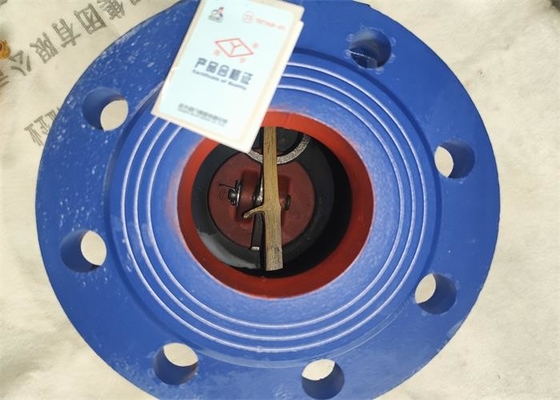

2. Esta válvula se compone de cuerpo de válvula, cubierta de la válvula, disco de la válvula, eje de balancín y eje del eje de balancín y otras piezas. Esta válvula puede prevenir automáticamente la expulsión flúida. El disco de la válvula de esta válvula se abre bajo la acción de la presión del líquido, y flujos flúidos del lado de la entrada al lado de mercado. Cuando la presión de entrada es más baja que la presión del mercado, el disco de la válvula se cierra automáticamente bajo acción de la diferencia de la presión del líquido, de su propia gravedad y de otros factores para prevenir la expulsión media.
| Tipo | Nominal | tamaño (milímetros) | ||||||
| DN | L | H | D | D1 | D2 | FB | Z-φ | |
| H44T-16 | 40 | 200 | 150 | 110 | 85 | 19-3 | 4*19 | |
| 50 | 230 | 165 | 125 | 100 | 19-3 | 4*19 | ||
| 65 | 290 | 185 | 145 | 120 | 19-3 | 4*19 | ||
| 80 | 310 | 200 | 160 | 135 | 20-3 | 8*19 | ||
| 100 | 350 | 165 | 220 | 180 | 156 | 20-3 | 8*19 | |
| 125 | 400 | 192 | 250 | 210 | 184 | 21-3 | 8*19 | |
| 150 | 480 | 216 | 285 | 240 | 211 | 21-3 | 8*23 | |
| 200 | 495 | 254 | 340 | 295 | 266 | 23-3 | 12*23 | |
| 250 | 622 | 294 | 405 | 355 | 319 | 22-3 | 12*28 | |
| 300 | 698 | 350 | 460 | 410 | 370 | 28-4 | 12*28 | |
| 350 | 787 | 395 | 520 | 470 | 429 | 30-4 | 16*28 | |
| 400 | 914 | 449 | 580 | 525 | 480 | 32-4 | 16*31 | |
| Nombre de parte | material |
| Cuerpo, capo, disco | QT450-10/HT200 |
| Tronco | QT450-10 |
| eje | 35, acero inoxidable |
| embalaje | XB300 |
| eje del perno | 35, acero inoxidable |
| perno, nuez | 25/35 |
