Datos del producto:
Pago y Envío Términos:
|

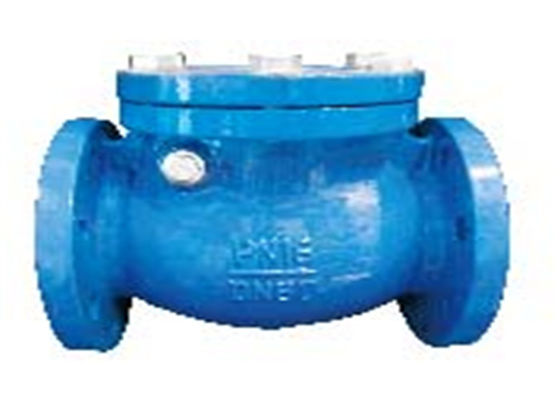

| Nombre de producto: | Válvula de control ensanchada de oscilación | Presión: | Presión media, presión baja |
|---|---|---|---|
| Color: | La petición del cliente, azul | Conexión: | Extremos del reborde |
| Tamaño: | DN50~DN200 | Disco: | GG25 |
| Material del cuerpo: | GG25 | Medio: | Gas de aceite del agua |
| Alta luz: | Tipo del reborde de válvula de control de oscilación DN50,tipo de acero del reborde de válvula de control de oscilación,dn50 ensanchó válvula de control de oscilación |
||
Uso:
Esta válvula se utiliza solamente para prevenir la corriente contraria del medio en diversas tuberías o equipo y para abrir y para cerrar una manera.
la asamblea 1.Before, comprueba si las piezas están calificadas. Las piezas que afectan al funcionamiento del servicio no pueden ser montadas
los pernos de conexión 2.The del disco y del eje de balancín de la válvula se aprietan con el perno que aprieta el agente
la cavidad interna 3.The del cuerpo de válvula debe ser limpiada, y los pernos de conexión del reborde se deben apretar simétricamente y gradualmente
el montaje 4.After, el producto será abierto y cerrado fexiblemente sin el atasco
la prueba de presión 5.The de la máquina entera cumplirá los requisitos de GB/T1 39 2 7
la cavidad interna 6.The de la válvula y de la superficie de contacto con el medio será pintada con la cartilla roja, y la superficie total de la válvula será pintada con la pintura gris media
| Diámetro nominal | DN50~DN200 | |
| Presión nominal | 1,6 Mpa | |
| Temperatura conveniente | ℃ del ≤ 200 de la temperatura | |
| Prueba de presión | Prueba del sello (agua) | mpa 1,8 |
| Shell Test (agua) | mpa 2,4 | |
| Medio conveniente | aceite del agua del vapor | |
| DN | L | D | D1 | D2 | b | f | Z*φ | H |
| 50 | 200 | 165 | 125 | 99 | 20 | 2 | 4*19 | 115 |
| 65 | 240 | 185 | 145 | 118 | 20 | 2 | 4*19 | 130 |
| 80 | 260 | 200 | 160 | 132 | 22 | 2 | 8*19 | 147 |
| 100 | 300 | 220 | 180 | 156 | 24 | 2 | 8*19 | 166 |
| 125 | 350 | 250 | 210 | 184 | 26 | 2 | 8*19 | 188 |
| 150 | 400 | 285 | 240 | 211 | 26 | 2 | 8*23 | 217 |
| 200 | 500 | 340 | 295 | 266 | 30 | 2 | 12*23 | 275 |
