Datos del producto:
Pago y Envío Términos:
|

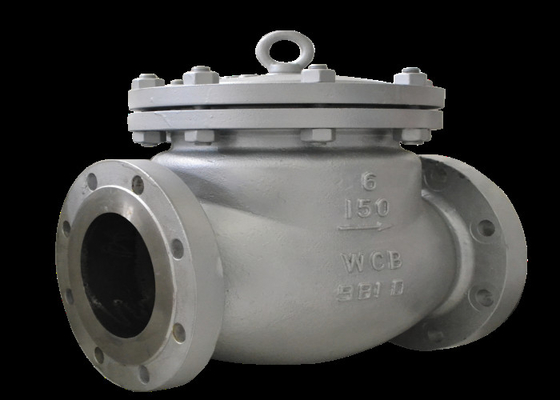

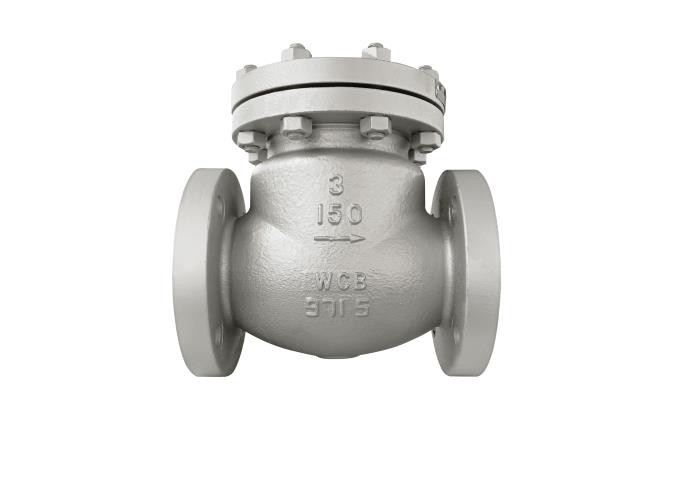

| Nombre de producto: | Válvula de control de oscilación | Color: | La petición del cliente, gris |
|---|---|---|---|
| Estándar: | API | Material del cuerpo: | Acero de carbono |
| Conexión: | Extremos del reborde, RF | Tamaño: | DN50-300 |
| Presión: | Presión media, Class150LB~Class2500LB | Temperatura de medios: | Temperatura media, temperatura alta |
| Alta luz: | el acero de molde ensanchó válvula de control de oscilación,válvula de control ensanchada 3 pulgadas de oscilación,la válvula de control de oscilación de 3 pulgadas ensanchó |
||
La válvula se compone de cuerpo de válvula, de la cubierta de la válvula, del disco de la válvula, del eje de balancín y de otras piezas. El disco de la válvula puede prevenir automáticamente la expulsión flúida. El disco de la válvula de la válvula se abre bajo la acción de la presión del líquido, y flujos flúidos del lado de la entrada al lado de mercado. Cuando la presión de entrada es más baja que la presión del mercado, el disco de la válvula se cierra automáticamente bajo acción de la diferencia de la presión del líquido, de su propia gravedad y de otros factores para evitar que el medio fluya detrás.
| tamaño | L | D | D1 | D2 | FB | Z-Фd | H |
| 2" | 203 | 150 | 120,7 | 92,1 | 17.5-2 | 4-Ф19 | 150 |
| 2,5" | 216 | 180 | 139,7 | 105 | 20.7-2 | 4-Ф19 | 168 |
| 3" | 241 | 190 | 152,4 | 127 | 22.3-2 | 4-Ф19 | 179 |
| 4" | 292 | 230 | 190,5 | 157 | 22.3-2 | 8-Ф19 | 233 |
| 5" | 330 | 255 | 215,9 | 185,7 | 23-2 | 8-Ф22.2 | 253 |
| 6" | 356 | 280 | 241,3 | 216 | 23.9-2 | 8-Ф22.2 | 297 |
| 8" | 495 | 345 | 298,5 | 270 | 28-2 | 8-Ф22.2 | 334 |
| 10" | 622 | 405 | 362 | 323,8 | 28.6-2 | 12-Ф25.4 | 395 |
| 12" | 698 | 485 | 431,8 | 381 | 30.2-2 | 12-Ф25.4 | 451 |
| nombre de parte | material de la parte |
| cuerpo, capo, soporte, eje de balancín | ASTM A216 WCB |
| Perno cilíndrico | ASTM A276 410 |
| Disco | ASTM A105/ASTM A216 WCB |
| Faltas posibles | Causa del fracaso | Método de eliminación |
| Salida de la superficie de lacre del reborde |
1. Los pernos no se aprietan. 2. La junta es quebrada o fallada. |
1. Apriete los pernos uniformemente y simétricamente. 2. Substituya la junta. |
| Salida de la superficie de aislamiento |
1. La suciedad y otras materias se mezclan entre las superficies de aislamiento. 2. Se daña la superficie de aislamiento. |
1 limpio la superficie de aislamiento. 2. Arregle la superficie de aislamiento o substituya las piezas. |
Diseño y fabricación: Válvulas del reborde, del estirón, de la soldadura a tope y de la soldadura a tope de control del API 594-2017
·Longitud de la estructura: Válvulas del reborde, del estirón, de la soldadura a tope y de la soldadura a tope de control del API 594-2017
·Extremo de conexión: Longitud de la estructura de la válvula de ASME b16.5-2017
·Inspección y prueba: Inspección del API 598-2016 y prueba de válvulas
·Grado de la temperatura de la presión: ASME B16.34 ensanchó las válvulas roscadas y soldadas con autógena
