Datos del producto:
Pago y Envío Términos:
|

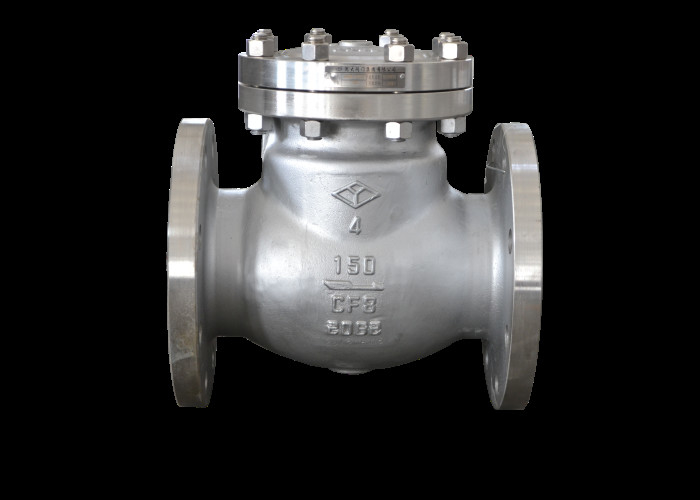

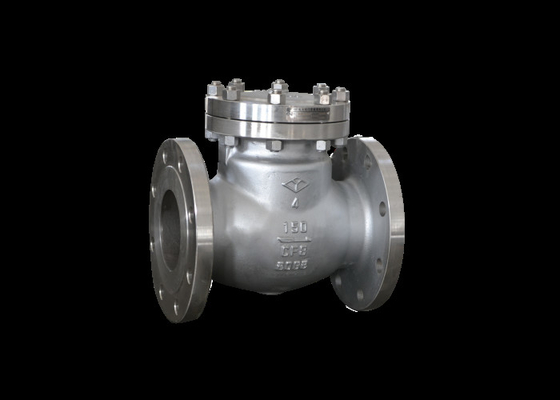

| Nombre de producto: | Válvula de control de oscilación | Color: | La petición del cliente |
|---|---|---|---|
| Medios: | agua, aceite, vapor | Material del cuerpo: | Acero inoxidable |
| Conexión: | Extremos del reborde, RF | Temperatura de trabajo: | -29℃~425℃ |
| Tipo: | Oscilación | Presión: | 150LB |
| Alta luz: | la válvula de control de oscilación de la presión 150lb ensanchó,la válvula de acero inoxidable de control de oscilación ensanchó,la presión 150lb ensanchó válvula de control de oscilación |
||
Esta válvula se utiliza solamente para prevenir la corriente contraria del medio en diversas tuberías o equipo y para abrir y para cerrar una manera.
| tamaño | L | D | D1 | D2 | FB | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 92,1 | 19.5-1.6 | 4-Ф19 | 133 |
| 2,5" | 216 | 177,8 | 139,7 | 105 | 22.5-1.6 | 4-Ф19 | 152,5 |
| 3" | 241 | 190 | 152,4 | 127 | 24-1.6 | 4-Ф19 | 161 |
| 4" | 292 | 228,6 | 190,5 | 157 | 24-1.6 | 8-Ф19 | 211 |
| 5" | 330 | 254 | 215,9 | 185,7 | 24-1.6 | 8-Ф22.2 | 232 |
| 6" | 356 | 279,4 | 241,3 | 216 | 25.5-16 | 8-Ф22.2 | 254 |
| 8" | 495 | 342,9 | 298,5 | 270 | 29-1.6 | 8-Ф22.2 | 294 |
| Extremo del reborde | ANSI B 16,5 |
| Cara a cara | ASME B 16,1 |
| Diseño y fabricación | ASME B 16,34 |
| Presión nominal | 150 LIBRAS |
| prueba del infierno (agua) | mpa 3,0 |
| Prueba del sello (agua) | mpa 2,2 |
| Temperatura conveniente | ℃ del ≤ 150 de la temperatura |
| Presión conveniente | presión < 150LB=""> |
| Medio conveniente | Agua, vapor, aceite y líquidos corrosivos ácidos nítricos |
instrucciones 1. de 1.Storage, de la instalación y del uso. La válvula será almacenada en un almacén seco, y las preparaciones a prueba de polvo e impermeables serán hechas. Se prohíbe estrictamente para almacenar en el aire abierto.
2. Para el almacenamiento de larga duración, será mantenido regularmente.
3. Antes de la instalación, compruebe si el modelo y la especificación de la válvula probada presión son constantes, limpie el interior y el exterior de la válvula, comprueban si la válvula gira fexiblemente y si la superficie de aislamiento es dañada. Después de la confirmación, la instalación puede ser realizada.
4. La tubería o el equipo en los cuales la válvula está instalada será limpiada con un chorro de agua o limpiada primero para quitar el aceite, la escoria de soldadura y otras misceláneas en la tubería o el equipo para evitar rasguñar la superficie de lacre de la válvula.
5. Cuando manualmente la carga y la descarga de la válvula, él se prohíbe para desecharla.
6. La válvula está instalada generalmente en la tubería horizontal, y no se puede instalar en la tubería vertical. Observe que el sentido de chorro medio es constante con la dirección de la flecha en el cuerpo de válvula.
7. La prueba de presión será realizada antes de la instalación, y la instalación puede ser realizada solamente si cumple los requisitos.
8. El producto no será sujetado a la fuerza externa grande después de la instalación.
9. Las condiciones de funcionamiento serán constantes con los requisitos en las especificaciones de funcionamiento.
