Datos del producto:
Pago y Envío Términos:
|

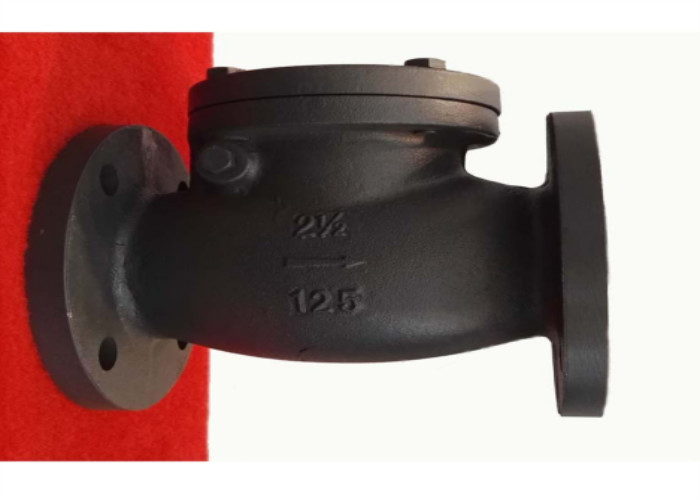

| Nombre de producto: | Válvula de control de oscilación | Color: | La petición del cliente, negra/gris |
|---|---|---|---|
| Estándar: | API | Material del cuerpo: | Hierro de gris |
| Conexión: | Extremos del reborde, RF | Medio: | Gas de aceite del agua |
| Estructura: | Oscilación | Temperatura de medios: | Temperatura media |
| Alta luz: | válvula de control ensanchada 2 de oscilación,válvula de control ensanchada tubería de oscilación,la válvula de control de oscilación 2 ensanchó |
||
Principio de acción
La válvula se compone de cuerpo de válvula, de la cubierta de la válvula, del disco de la válvula, del eje de balancín y de otras piezas. El disco de la válvula puede prevenir automáticamente la expulsión flúida. El disco de la válvula de la válvula se abre bajo la acción de la presión del líquido, y flujos flúidos del lado de la entrada al lado de mercado. Cuando la presión de entrada es más baja que la presión del mercado, el disco de la válvula se cierra automáticamente bajo acción de la diferencia de la presión del líquido, de su propia gravedad y de otros factores para evitar que el medio fluya detrás.
medida de conexión
| tamaño | L | φ2 | φ1 | φ | Z-Фd | H |
| 2" | 203 | 152,4 | 120,7 | 50,8 | 4-Ф19 | 102 |
| 2,5" | 216 | 177,8 | 139,7 | 63,5 | 4-Ф19 | 113 |
| 3" | 241 | 190 | 152,4 | 76,2 | 4-Ф19 | 118 |
| 4" | 292 | 228,6 | 190,5 | 101,6 | 8-Ф19 | 138 |
| 5" | 330 | 254 | 215,9 | 127 | 8-Ф22.2 | 155 |
| 6" | 356 | 279,4 | 241,3 | 152,4 | 8-Ф22.2 | 167 |
| 8" | 495 | 342,9 | 298,5 | 203,2 | 8-Ф22.2 | 200,3 |
| 10" | 622 | 406,4 | 361,95 | 254 | 12-Ф25 | 252,5 |
| 12" | 399 | 482,6 | 431,8 | 304,8 | 12-Ф25 | 297,5 |
| Material del cuerpo | HT200 |
| Anillo o | ZHMn58-2-2 |
| Disco | HT200 |
| junta | grafito 08+Flexible |
| Tronco | HT200 |
| Capo | HT200 |
instrucciones 1. de 1.Storage, de la instalación y del uso. La válvula será almacenada en un almacén seco, y las preparaciones a prueba de polvo e impermeables serán hechas. Se prohíbe estrictamente para almacenar en el aire abierto.
2. Para el almacenamiento de larga duración, será mantenido regularmente.
3. Antes de la instalación, compruebe si el modelo y la especificación de la válvula probada presión son constantes, limpie el interior y el exterior de la válvula, comprueban si la válvula gira fexiblemente y si la superficie de aislamiento es dañada. Después de la confirmación, la instalación puede ser realizada.
4. La tubería o el equipo en los cuales la válvula está instalada será limpiada con un chorro de agua o limpiada primero para quitar el aceite, la escoria de soldadura y otras misceláneas en la tubería o el equipo para evitar rasguñar la superficie de lacre de la válvula.
5. Cuando manualmente la carga y la descarga de la válvula, él se prohíbe para desecharla.
6. La válvula está instalada generalmente en la tubería horizontal, y no se puede instalar en la tubería vertical. Observe que el sentido de chorro medio es constante con la dirección de la flecha en el cuerpo de válvula.
7. La prueba de presión será realizada antes de la instalación, y la instalación puede ser realizada solamente si cumple los requisitos.
8. El producto no será sujetado a la fuerza externa grande después de la instalación.
9. Las condiciones de funcionamiento serán constantes con los requisitos en las especificaciones de funcionamiento.
