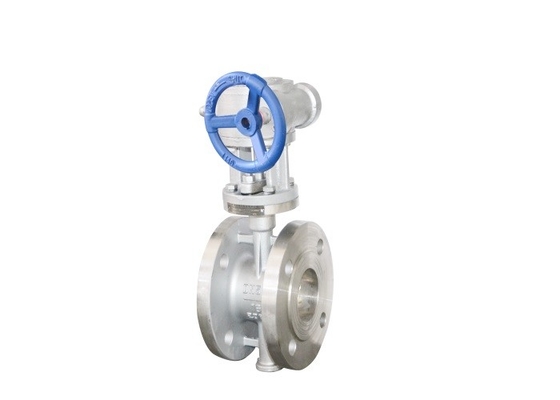

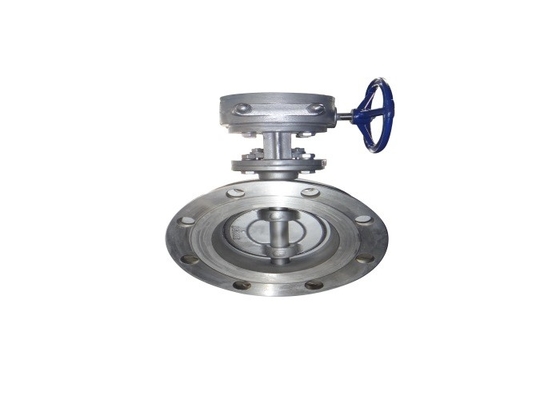

Válvula de mariposa material inoxidable del extremo del reborde del cuerpo de acero del tamaño DN300

Uso:

La válvula se puede utilizar en la tubería y el equipo de los medios corrosivos para bloquear, sellar y regular el flujo, posición completamente abierta, el flujo del medio en la tubería no será mayor de los 5M /s

Tamaño de la conexión:

Material principal de la parte

Parámetros técnicos

· Presión nominal: 1,0, MPa 1,6
· Diámetro nominal: DN50-DN600mm
· Temperatura y medio aplicables:
·El material principal es CF8 de acero inoxidable, temperatura conveniente -29 ~ 425℃, medio conveniente: agua, aceite, vapor y líquido corrosivo ácido nítrico.
· Diseño y fabricación: Válvula de mariposa del sello del metal de JB/T 8527
· Longitud de la estructura: Longitud de la estructura de la válvula del metal de GB/T 12221
· Extremo de conexión: Reborde integral de la tubería de acero de GB/T 9113
· Inspección y prueba: Inspección y prueba de la válvula de GB/T 13927

La válvula ofrece:

1. La válvula adopta la estructura excéntrica tres, con la función de aislamiento más apretada, el funcionamiento de aislamiento es confiable.
2. El anillo de cierre de la placa de mariposa adopta la combinación de múltiples capas de la placa de grafito flexible y de placa de acero inoxidable, resistencia a la corrosión media, erosión, vida de servicio sin necesidad de mantenimiento, larga.
3. La superficie de aislamiento del cuerpo de válvula es la tecnología de proceso del cuerpo, resistente a la corrosión y a la erosión medias, vida de servicio sin necesidad de mantenimiento, larga.
4. De alta resistencia de la placa de mariposa, área grande del flujo, pequeña resistencia del flujo.
5, el eje de la válvula se sella con el embalaje flexible del grafito, cuanto más alta es la presión media, mejor es el lacre. El desgaste del embalaje puede ser compensado continuando comprimiendo la glándula que embala.

Materias que necesitan la atención:

1. Este producto se debe almacenar en un almacén seco y se prohíbe estrictamente para ser almacenado en el aire abierto.
2. El sentido de chorro medio debe ser constante con la dirección de la flecha en el cuerpo de válvula cuando la válvula está instalada.
3. La prueba de presión se debe realizar antes de la instalación, y puede ser instalada después de pasar la prueba.
4. La cavidad del tubo y de la válvula se debe limpiar antes de la instalación.
5. El producto no estará conforme a fuerza externa grande después de instalación.
6. Las condiciones de funcionamiento cumplirán los requisitos técnicos en las especificaciones de funcionamiento.
7. Fije el soporte de la válvula en caso de necesidad.
8. Almacenamiento de larga duración, mantenimiento regular.
