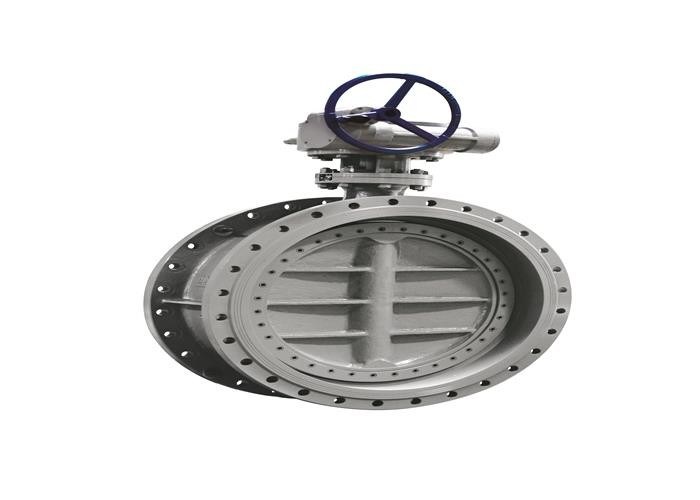

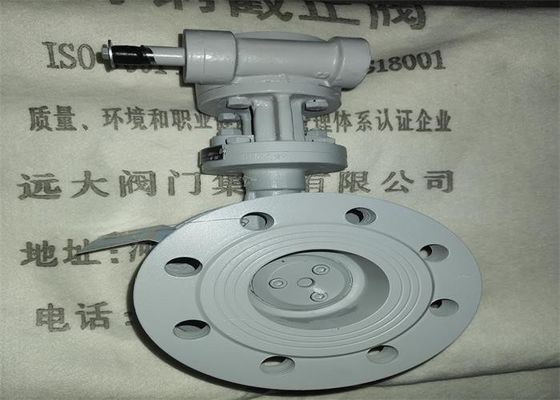

Cuerpo de acero de carbono del MPA PN1.6 y disco, válvula de mariposa ensanchada

Uso:

La válvula se puede utilizar en la tubería o el equipo para el cierre, la conexión y la regulación del flujo

Tamaño de la conexión:

Material principal de la parte

La válvula ofrece:

La válvula es impulsión del gusano, conexión del reborde, estándar de diseño de JB/T 8527, excentricidad tres

Válvula de mariposa que el eje de rotación de la placa de mariposa (eje del tronco) y la superficie de lacre de la placa de mariposa de una desviación, la rotación del asiento

El eje y la forma del eje del canal de flujo del cuerpo de válvula un ángulo. La válvula consiste en un cuerpo de válvula, una placa de mariposa, un tronco de válvula y una placa de mariposa

Anillo de cierre, anillo de presión de la placa de mariposa, soporte, cubierta de extremo, y otras piezas.

2. Con la operación coclear, el tronco de válvula gira el 90° y la placa de mariposa gira el 90°, para realizar la abertura

Con./desc. Porque el producto es la estructura excéntrica tres, puede producir un efecto de la leva en curso de apertura y cierre

Si, reduzca el esfuerzo de torsión que cambia de la válvula, reducir el desgaste entre el asiento y la placa de mariposa, prolongue la válvula

La vida de servicio de.

Parámetros técnicos

· Presión nominal: 0,6, 1,0, 1,6, MPa 2,5

· Diámetro nominal: DN50-DN2000mm

· Temperatura y medio aplicables:

·El material principal es el carbono WCB de acero, temperatura conveniente -29 ~ 425℃, medio conveniente: agua, aceite, vapor.

· Diseño y fabricación: Válvula de mariposa del sello del metal de JB/T 8527

· Longitud de la estructura: Longitud de la estructura de la válvula del metal de GB/T 12221

· Extremo de conexión: Reborde integral de la tubería de acero de GB/T 9113

· Inspección y prueba: Inspección y prueba de la válvula de GB/T 13927

Materias que necesitan la atención:

1. Esta válvula se mantiene un almacén seco, y se prohíbe estrictamente para ser almacenada en el aire abierto.

2. Almacenamiento de larga duración, mantenimiento regular.

3. La válvula está instalada en la tubería horizontal o vertical, pero debe ser fácil abrirse y cerrarse.

4. Antes de la instalación, la prueba de presión se debe realizar para cumplir los requisitos antes de la instalación.

5. La cavidad del tubo y de la válvula se debe limpiar antes de la instalación.

6. La válvula no estará conforme a fuerza externa grande después de instalación.

7. El sentido de chorro medio debe ser constante con la dirección de la flecha del cuerpo de válvula durante la instalación.

8. Las condiciones de funcionamiento cumplirán los requisitos técnicos en las especificaciones de funcionamiento.
