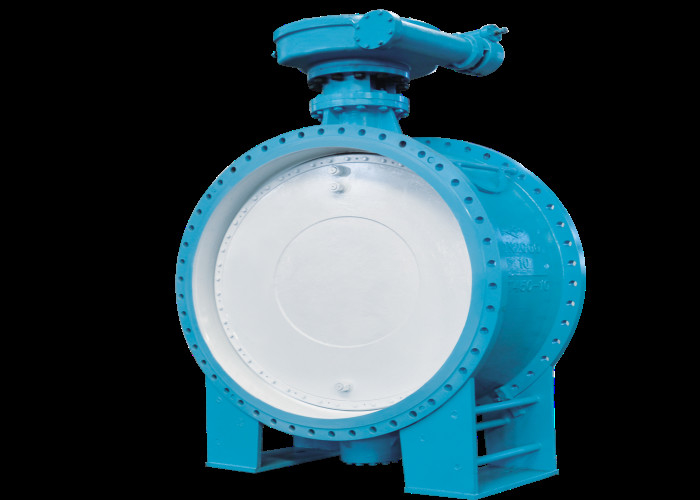

Tamaño 1800 Mm Doble Disco Excéntrico 1.0Mpa Presión Válvula de mariposa con brida

Uso:

La válvula ha sido ampliamente utilizada en los campos de la petroquímica, la industria de la lucha, la metalurgia, el transporte marítimo, la energía, la industria farmacéutica, etc.Puede ajustar y cortar el fluido.

Sobre la base de la válvula de mariposa excéntrica simple, el moldeado mejorado es la válvula de mariposa excéntrica doble más utilizada.La estructura del eje del vástago de la válvula se desvía del centro del disco y del centro del cuerpo.El efecto de la doble excentricidad permite que el disco se separe rápidamente del asiento después de que se abre la válvula, lo que elimina en gran medida la extrusión excesiva innecesaria y el fenómeno de rayado entre el disco y el asiento, reduce la resistencia a la apertura, reduce el desgaste y mejora la vida útil del asiento.

Tamaño de conexión

DN	D	D1	D2	b	L	Z-Φd
400	Φ565	Φ515	Φ480	24.5	216±2	16-Φ28
450	Φ615	Φ565	Φ530	25,5	222±2	20-Φ28
500	Φ670	Φ620	Φ582	26.5	229±2	20-Φ28
600	780	725	Φ682	30	267±2	20-Φ31
700	Φ895	Φ840	794	32.5	292±3	24-Φ31
800	Φ1015	Φ950	Φ901	35	318±3	24-Φ34
900	Φ1115	Φ1050	Φ1001	37.5	330±3	28-Φ34
1000	Φ1230	Φ1160	Φ1112	40	410±3	28-Φ37
1200	Φ1455	Φ1380	Φ1328	45	470±3	32-Φ40
1400	Φ1675	Φ1590	Φ1530	46	530±4	36-Φ43
1600	Φ1915	Φ1820	Φ1750	49	600±4	40-Φ49
1800	Φ2115	Φ2020	Φ1950	52	670±4	44-Φ49
2000	Φ2325	Φ2230	Φ2150	55	760±4	48-Φ49

Parámetros técnicos

Material de la parte principal

Estructura y principio de acción.

1. La válvula es una conexión de brida de transmisión por engranaje helicoidal, válvula de mariposa de sellado suave excéntrica doble, es decir, el centro de rotación del vástago del eje del diámetro del cuerpo de la válvula y la superficie de sellado del asiento de la válvula formaron excentricidad.La válvula está compuesta por el cuerpo de la válvula, el disco, el vástago, la placa de sellado, el anillo de presión, el dispositivo de movimiento coclear y otras partes.

2. Operación coclear: al girar la rueda manual coclear, el vástago de la válvula gira 90° y la placa de mariposa gira 90°, para realizar la apertura o el cierre.Debido a que el producto tiene una estructura excéntrica doble, puede producir un efecto CAM en el proceso de apertura y cierre, reducir el par de conmutación de la válvula, reducir el desgaste entre el asiento de la válvula y la placa de mariposa, prolongar la vida útil de la válvula.

Características de la válvula

1. La válvula adopta una estructura excéntrica doble, que tiene la función de sellado que cuanto más cerca se cierra la válvula, y el rendimiento del sellado es confiable.

2. El anillo de sellado de la placa de mariposa está hecho de un anillo de sellado de caucho NBR tipo T y está firmemente instalado en la placa de mariposa con una placa de presión.Después de un período de uso, el anillo de sellado de goma se desgasta y la presión del anillo de sellado de goma se puede ajustar apretando y aflojando los tornillos para que la válvula de mariposa continúe sellando sin fugas y prolongue la vida útil.Después de instalar la válvula, se puede ajustar o reemplazar fácilmente en la tubería (sin quitar la válvula de la tubería).

3. La placa de mariposa tiene alta resistencia, gran área de flujo y poca resistencia al flujo.

4, el eje de la válvula está sellado con empaque de goma tipo O, cuanto mayor sea la presión media, mejor será el sellado.Después de desgastar el empaque, se puede obtener una compensación al continuar presionando el prensaestopas.

Mantenimiento de rutina

9.1 Interior: La sala de empaque debe aceitarse y abrirse y cerrarse una vez cada 1 o 2 meses cuando el producto se instale en el interior.

9.2 Exteriores: cuando el producto se instala en exteriores, se deben agregar medidas de protección para evitar la corrosión de la cabeza móvil coclear.La sala de empaque debe engrasarse y abrirse y cerrarse una vez cada 1 o 2 meses;Vuelva a llenar la habitación después de cada lluvia y nieve y ábrala y ciérrela una vez.

9.3 Fondo de pozo: La sala de empaque se llenará con aceite y se abrirá y cerrará una vez cada 1 o 2 meses cuando el producto se instale en el fondo del pozo;Después de cada lluvia o nieve, el agua de lluvia almacenada en el pozo debe bombearse para evitar que los productos y la cabeza móvil coclear se oxiden después de empapar el agua de lluvia durante mucho tiempo.La sala de empaque debe llenarse con aceite y abrirse y cerrarse una vez.

9.4 De acuerdo con las diferentes condiciones de trabajo reales, se pueden seleccionar diferentes actuadores cocleares.Los actuadores cocleares de exterior y subterráneos pueden cerrarse, lo que se especificará en el pedido.
