Datos del producto:
Pago y Envío Términos:
|

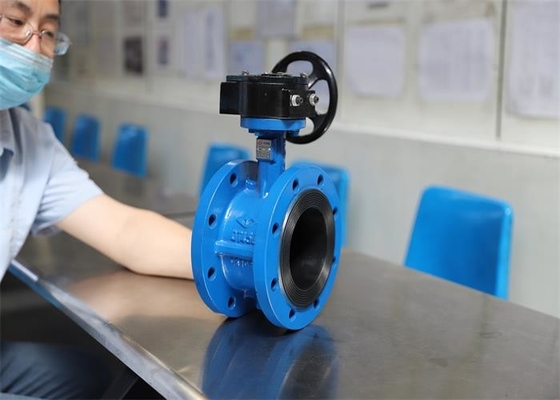

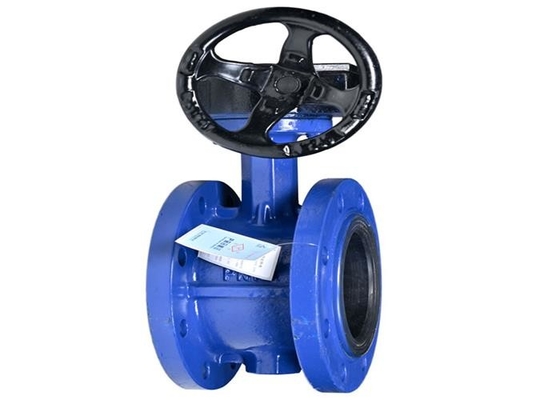

| Nombre del producto: | Válvula de mariposa con brida | Color: | Bule |
|---|---|---|---|
| Asiento real: | NBR/EPDM/PTFE | material del disco: | Hierro |
| Cuerpo material: | hierro dúctil/hierro gris | Medio: | aceite del agua |
| La temperatura: | ≤ 80 ℃ | presión laboral: | 1.6 mpa |
| Alta luz: | válvula de mariposa con bridas nbr,válvula de mariposa con bridas de tamaño de 125 mm,tipo de brida de válvula de mariposa nbr |
||
Producto
La válvula es ampliamente utilizada en el suministro y drenaje de agua, sistemas de extinción de incendios en edificios y otras tuberías, especialmente tuberías de extinción de incendios.La válvula se puede utilizar en tuberías o equipos de medios no corrosivos, para cerrar, conectar y regular el flujo.
Diseño y fabricación: Brida de válvula universal GB/T 12238 y válvula de mariposa con junta elástica de conexión de abrazadera
· Longitud de la estructura: longitud de la estructura de la válvula metálica GB/T 12221 o estándar del fabricante
· Extremo de conexión: brida integral de hierro fundido JB/T 17241.6
· Inspección y prueba: prueba de presión de válvula industrial GB/T 13927
| DN | L | D | D1 | novio | z-d | |||||
| 10 | dieciséis | 10 | dieciséis | 10 | dieciséis | |||||
| 50 | 108 | 160 | 125 | 19-3 | 4-Ф18 | |||||
| sesenta y cinco | 112 | 180 | 145 | 19-3 | 4-Ф18 | |||||
| 80 | 114 | 195 | 160 | 19-3 | 8-Ф18 | |||||
| 100 | 127 | 215 | 180 | 19-3 | 8-Ф18 | |||||
| 125 | 140 | 245 | 210 | 19-3 | 8-Ф18 | |||||
| 150 | 140 | 280 | 240 | 19-3 | 8-Ф23 | |||||
| 200 | 152 | 335 | 295 | 20-3 | 8-Ф23 | 12-Ф23 | ||||
| 250 | 165 | 390 | 405 | 350 | 355 | 22-3 | 12-Ф23 | 12-Ф28 | ||
| 300 | 178 | 440 | 460 | 400 | 410 | 24.5-4 | 12-Ф23 | 12-Ф28 | ||
| 350 | 190 | 505 | 520 | 460 | 470 | 30-4 | 16-Ф23 | 16-Ф28 | ||
| 400 | 216 | 565 | 580 | 515 | 525 | 32-4 | 16-Ф28 | 16-Ф31 | ||
| 450 | 222 | 615 | 640 | 565 | 585 | 32-4 | 20-Ф28 | 20-Ф31 | ||
| 500 | 229 | 670 | 715 | 620 | 650 | 34-4 | 20-Ф28 | 20-Ф34 | ||
| 600 | 267 | 780 | 840 | 725 | 770 | 36-5 | 20-Ф31 | 20-Ф37 | ||
| 700 | 292 | 895 | 840 | 40-5 | 24-Ф31 | |||||
| 800 | 318 | 1015 | 950 | 44-5 | 24-Ф34 | |||||
| Parte principal | Material de la pieza |
| Cuerpo | Hierro gris+NRB,hierro dúctil+NRB/EPDM |
| Desct | QT450-10 |
| Provenir | 45/2Cr13 |
| junta tórica | NBR/EPDM |
1. La estructura y el tamaño se ajustan a GB/T12221, tamaño pequeño, peso ligero, fácil de operar.
Operación de 2,90 grados de apertura rápida;La placa tiene alta resistencia, gran área de flujo, pequeña resistencia al flujo y ahorro de energía.
3. El medio puede fluir desde ambos lados de la válvula de disco de brida en cualquier dirección, puede lograr el propósito de conectar o cortar.
4. Par de operación pequeño, ahorro de mano de obra y peso ligero.
5. El número de experimentos de apertura y cierre es de hasta diez mil veces, y la vida útil es larga.
6. Sello completo, cero fugas de prueba de gas.
1. La cabeza de la turbina no se debe usar para levantar y las palancas auxiliares no se deben agregar durante la operación.
2. La válvula no estará sujeta a grandes fuerzas externas después de la instalación.
3. Cuando la temperatura mínima local sea inferior a 4 °C, lleve protección de aislamiento.Como la válvula de extremo debe usarse con calefacción de tubería o camisa, para evitar que la temperatura de la pared de la tubería sea inferior a 0 ℃.
4. Está estrictamente prohibido instalar y usar en la tubería bajo vibración o cambio rápido de temperatura media.
5. La condición de operación deberá ser consistente con los requisitos de la especificación de rendimiento.
