Datos del producto:
Pago y Envío Términos:
|
| Cuerpo de la válvula: | hierro fundido+NRB | DN: | 4, 5, 6 pulgadas |
|---|---|---|---|
| PN: | 1,0/1,6 MPa | Tipo: | Válvula de mariposa |
| Método de transmisión: | Volante | Forma conjunta: | Reborde |
| Modificado para requisitos particulares: | OEM | Uso: | Agua |
| Temperatura aplicable: | ≤80℃ | Estándar de fabricación: | GB12238 |
| Alta luz: | válvula de mariposa ensanchada alineada,válvula de mariposa ensanchada 125m m,válvula de mariposa ensanchada de goma |
||

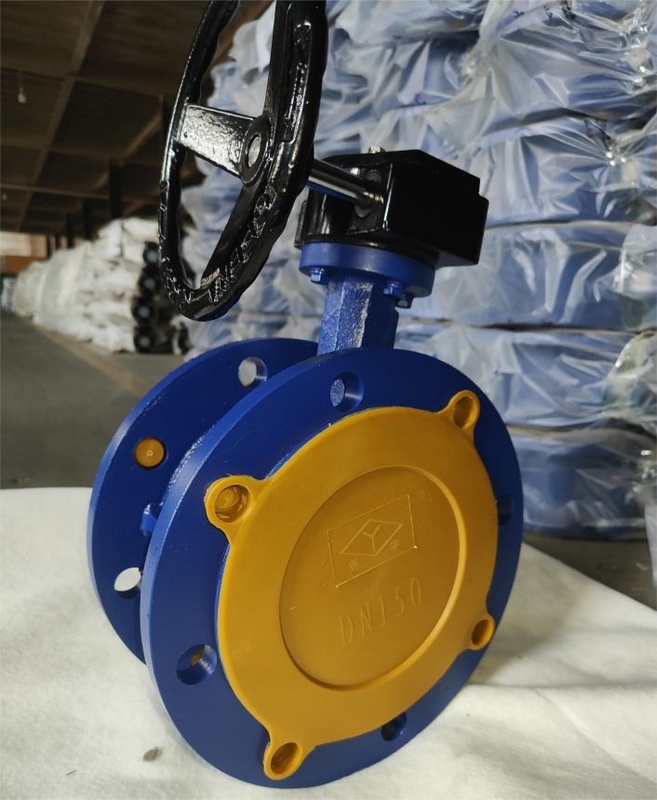

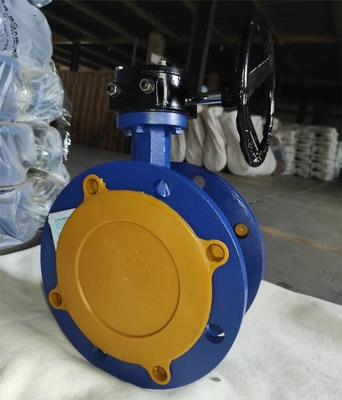

Dn personalizado 100 mm 125 mm 150 mm Válvula de mariposa con brida forrada de caucho de hierro fundido
La parte de cierre es una placa de mariposa en forma de disco, y la válvula que gira alrededor de un eje fijo en el cuerpo de la válvula para abrir, cerrar y regular el fluido se llama válvula de mariposa.
La placa de mariposa de la válvula de mariposa revestida de caucho se instala en la dirección del diámetro de la tubería.En el paso cilíndrico del cuerpo de la válvula de mariposa, la placa de mariposa en forma de disco gira alrededor del eje del vástago de la válvula y el ángulo de rotación es de 0 a 90 grados.Cuando gira a 90 grados, la válvula está completamente abierta.
La válvula baterfly con brida revestida de goma generalmente debe instalarse horizontalmente en la tubería.
|
Modelo |
DN |
Dimensiones |
||||
|
milímetro |
D |
D1 (PN10) |
Z-φd |
L |
novio |
|
|
D341X-10 |
100 |
215 |
180 |
8-φ18 |
127 |
22-3 |
|
125 |
245 |
210 |
8-φ18 |
140 |
24-3 |
|
|
150 |
280 |
240 |
8-φ23 |
140 |
24-3 |
|
El uso del sello de asiento de goma lo hace adecuado para temperaturas y presiones más bajas, generalmente no más de 80 ℃ y no más de PN10, pero también hace que tenga un excelente rendimiento de sellado.Por lo tanto, la válvula de mariposa con brida revestida de caucho es la más adecuada para líquidos a temperatura normal.
|
Modelo |
PN(MPa) |
Presión de prueba (MPa) |
Temperatura aplicable |
Medios aplicables |
|
|
Fuerza (agua) |
Sellado (agua) |
||||
|
D341X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
Agua |
|
D341X-16Q |
1.6 |
2.4 |
1.76 |
≤80℃ |
Agua |
1. Diseño novedoso, estructura razonable y única, peso ligero, apertura y cierre rápidos.
2. Par de operación pequeño, fácil de operar, destreza que ahorra trabajo.
3. Se puede instalar en cualquier posición, fácil mantenimiento.
4. Los sellos se pueden reemplazar, el rendimiento del sellado es confiable para lograr cero fugas en el sello bidireccional.
5. Materiales de sellado, resistencia al envejecimiento, resistencia a la corrosión, larga vida útil y otras características.
6. El diseño y la fabricación de la válvula de mariposa con brida revestida de goma adopta el estándar GB12238.
