Datos del producto:
Pago y Envío Términos:
|

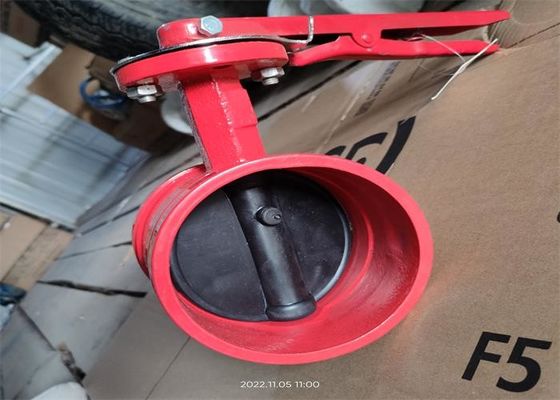

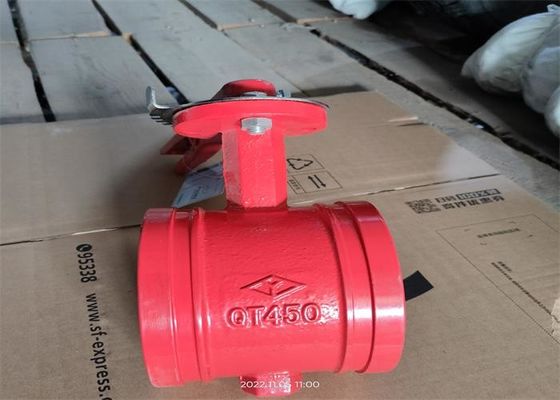

| Nombre de producto: | Válvulas de la protección contra los incendios | Nombre de la válvula: | Válvula de mariposa |
|---|---|---|---|
| Color del cuerpo: | Color rojo | Material del cuerpo: | Hierro dúctil |
| Material del asiento: | NBR/EPDM | Poder: | Manija |
| Presión de funcionamiento: | mpa 1,6 | Temperatura de trabajo: | ≤80℃ |
| Alta luz: | válvula de mariposa roja de la conexión de la abrazadera,válvula de mariposa roja de 200m m,válvulas de la protección contra los incendios de 200m m |
||
La válvula es ampliamente utilizada en diversas tuberías del abastecimiento y drenaje de agua, protección contra los incendios constructiva y otros sistemas, especialmente en la tubería del fuego. La válvula se puede utilizar en la tubería o el equipo con medio no corrosivo para interceptar, para conectar y para regular el flujo

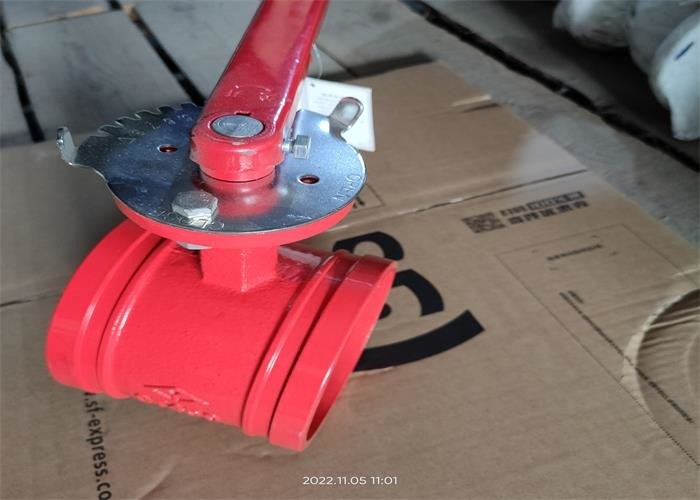

Cuando la manija de la válvula es girada por el ° 90, el eje de la válvula también gira. El eje de la válvula conduce la placa de mariposa para girar para abrirse o cercano. El dial y la reunión de la manija para ajustar el flujo
| Tipo |
Tamaño DN |
Ф1 | Ф2 | T | C |
| D81X-16Q | 65 | 65,5 | 75,7 | 178 | 103 |
| 80 | 78,5 | 88,7 | 202 | 103 | |
| 100 | 100 | 113,7 | 222 | 118 | |
| 125 | 126 | 139,7 | 233 | 128 | |
| 150 | 151,5 | 164,7 | 257 | 150 | |
| 200 | 202,5 | 218,7 | 295 | 188 |
| Nombre de parte | Material de la parte |
| Cuerpo | Hierro dúctil |
| Disco | Hierro dúctil +NBR |
| Tronco | Acero de carbono |
1. Operación tamaño pequeño, ligera, ligera.
2. La placa tiene área de alta resistencia, grande del flujo, pequeña resistencia del flujo y ahorro de la energía.
3. El medio puede fluir de ambos lados de la placa de mariposa en cualquier dirección para alcanzar el propósito de la conexión o de cortar.
4. pequeño esfuerzo de torsión de funcionamiento, ahorrador de trabajo y ligero.
5. El número de apertura y de experimentos cerrados es hasta tiempos de los diez milésimos, y la vida es larga.
1. La válvula está instalada en la tubería para abrirse y cerrarse, y se puede también utilizar para ajustar y estrangular.
2. La válvula se puede instalar en cualquier dirección.
3. la cavidad del tubo y de la válvula se debe limpiar antes de la instalación.
4. La válvula no será sujetada a las fuerzas externas grandes después de la instalación.
5. La válvula está instalada en la tubería que se cierra durante mucho tiempo, y se debe abrir y cerrar regularmente.
6. Cuando la temperatura mínima local es más baja que 4℃, la protección del aislamiento debe ser hecha;
7. Se prohíbe estrictamente para instalar y para utilizar en las tuberías que llevan la vibración o cambios rápidos en temperatura media.
8. Las condiciones de trabajo serán constantes con los requisitos en la especificación de funcionamiento
