Datos del producto:
Pago y Envío Términos:
|

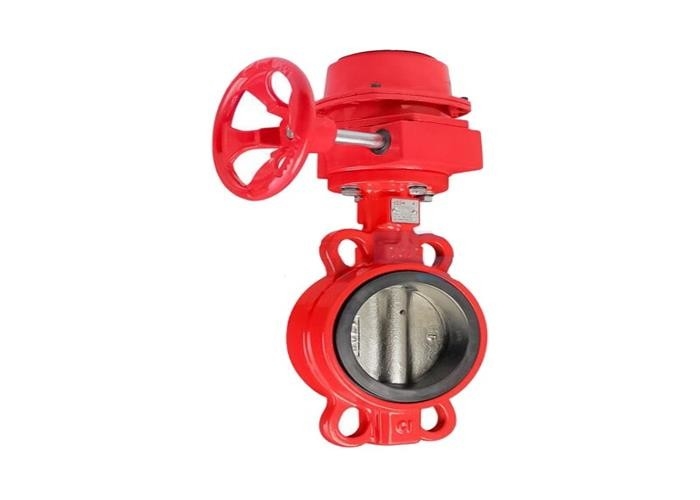

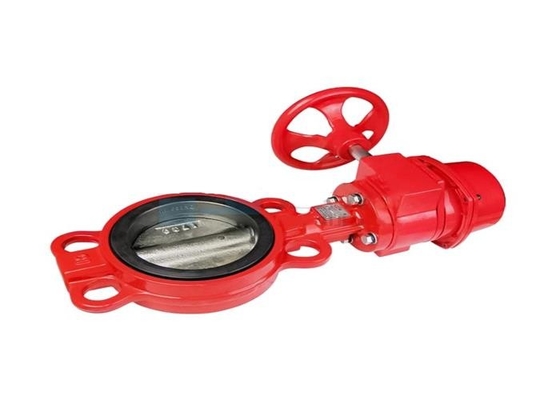

| Nombre de producto: | Válvulas de la protección contra los incendios | Nombre de la válvula: | Válvula de mariposa |
|---|---|---|---|
| Conecte el tipo: | OBLEA | Presión de funcionamiento: | mpa 1,6 |
| Material del cuerpo: | Hierro dúctil | Tempreature de trabajo: | ≤80℃ |
| Medio adecuado: | Agua | Color del cuerpo: | Color rojo |
| Alta luz: | válvulas de la protección contra los incendios del poder del gusano del engranaje,válvula de mariposa de la oblea de la señal,válvulas de la protección contra los incendios de la oblea de la señal |
||
La válvula puede ser ampliamente utilizada en el sistema de agua potable de red municipal del tubo, el sistema de la calefacción por agua, la construcción y otras industrias. Puede no sólo conectar o cortar el medio, pero también ajustar rápidamente rápidamente el flujo medio. La válvula se puede utilizar en la tubería o el equipo del medio no corrosivo para interceptar, para conectar y para regular el flujo.
Cuando la manija de la válvula es girada por el ° 90, el eje de la válvula también gira. El eje de la válvula conduce la placa de mariposa para girar para abrirse o cercano. El dial y la reunión de la manija para ajustar el flujo
| Tipo | DN | Ф | B | Z-Φd | L | |
| D371X-10/16Q | 40 | 125 | 74 | 116 | 4-Φ19 | 43 |
| 50 | 125 | 74 | 116 | 4-Φ19 | 43 | |
| 65 | 145 | 82 | 124 | 4-Φ19 | 46 | |
| 80 | 160 | 89 | 132 | 4-Φ19 | 46 | |
| 100 | 180 | 106 | 186 | 4-Φ19 | 52 | |
| 125 | 210 | 119 | 195 | 4-Φ19 | 56 | |
| 150 | 240 | 136 | 212 | 4-Φ23 | 56 | |
| 200 | 295 | 170 | 225 | 4-Φ28 | 60 |
| Nombre de parte | Material de la parte |
| Cuerpo | Hierro dúctil |
| Seat | Iron+EPDM dúctil |
| Disco | Hierro dúctil |
| Tronco | Acero de carbono, SS |
1. Las dimensiones estructurales cumplirán con GB/T12221, con la pequeña operación del volumen, ligera y fácil.
2. La estructura adopta una media estructura del eje, que puede ser abierta rápidamente al actuar en el ° 90; La placa del disco tiene área de alta resistencia, grande del flujo, pequeña resistencia actual y ahorro de la energía.
3. El medio puede atravesar ambos lados de la válvula de mariposa del reborde en cualquier dirección para alcanzar el propósito de la conexión o para cortarlo.
1. La válvula está instalada en la tubería para abrirse y cerrarse, y se puede también utilizar para la regulación y estrangular.
2. La válvula se puede instalar en cualquier dirección.
3. limpie la cavidad del tubo y de la válvula antes de la instalación.
4. La válvula estará libre de fuerza externa grande después de la instalación.
5. La válvula está instalada en la tubería que se ha cerrado durante mucho tiempo, y debe ser abierta y ser cerrada regularmente.
6. Cuando la temperatura mínima local es más baja del ℃ 4, la protección del aislamiento térmico será realizada; Como la válvula del extremo, el tubo o la chaqueta de trazado será utilizado para que la calefacción evite que la temperatura de la pared del tubo sea más baja de 0 ℃.
7. Se prohíbe estrictamente para instalarlo y para utilizar en la tubería que está conforme a la vibración o al cambio rápido de la temperatura media.
8. Las condiciones de funcionamiento serán constantes con los requisitos en la especificación de funcionamiento
