Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Válvula de mariposa de la oblea | Material: | HT200/QT450 |
|---|---|---|---|
| Color: | Azul | Tamaño: | 2" - 12" |
| Presión de funcionamiento: | 1.0-1.6Mpa (10-25bar) | Medio: | agua |
| Conexión: | oblea | Estándar: | ESTRUENDO, API, BS |
| Modo de apertura: | Manija | Temperatura: | ≤80℃ |
| Alta luz: | Válvula de mariposa de la oblea de 2 pulgadas,Válvula de mariposa de la oblea del estruendo,API válvula de mariposa de 2 pulgadas |
||

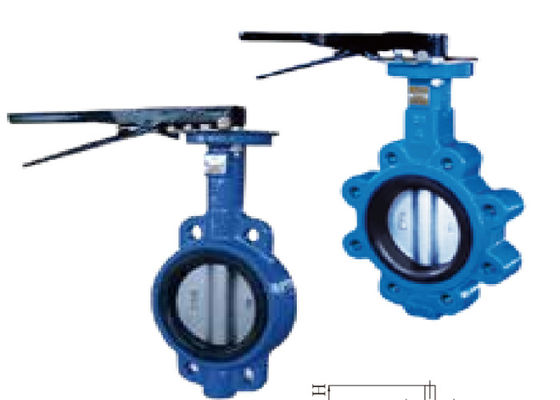

El estándar del estruendo del API/la válvula de mariposa material de la oblea del arrabio PN1.0/PN1.6Mpa Pinless
La placa de mariposa de la válvula de mariposa de la manija está instalada en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa, la placa de mariposa disco-formada gira alrededor del eje con un ángulo de la rotación de 0 ° - ° 90. Cuando gira al ° 90, la válvula está completamente abierta. Esta válvula está instalada generalmente horizontalmente
| Tamaño | DN | B | L | фD1 | фD3 | H | |
| 1,5" | 40 | 69 | 136 | 32 | 65 | 35,25 | 32 |
| 2" | 50 | 80 | 161 | 42,0 | 65,0 | 35,25 | 32 |
| 2-1/2 “ | 65 | 89 | 175 | 44,7 | 65,0 | 35,25 | 32,0 |
| 3" | 80 | 95 | 181 | 45,2 | 65,0 | 35,25 | 32,0 |
| 4" | 100 | 114 | 200 | 52,1 | 90,0 | 55,25 | 32,0 |
| 5" | 125 | 127 | 213 | 54 | 90,0 | 55,25 | 32,0 |
| 6" | 150 | 139 | 226 | 55,8 | 90,0 | 55,25 | 32,0 |
| 8" | 200 | 175 | 260 | 60,6 | 125,0 | 70,25 | 40,0 |
| 10" | 250 | 203 | 292 | 65,6 | 125,0 | 70,25 | 40,0 |
| 12" | 300 | 242 | 337 | 77 | 125,0 | 70,25 | 40 |
| Presión de Norminal | 1.0/1.6 Mpa |
| Temperatura de Suitbk | ≤ 80°C |
| Prueba del sello | 1.7/1.8MPa |
| Prueba de Shell | 1.5/2.4mpa |
| Medio conveniente: | agua |
Se utiliza para el gaseoducto en industria ácida sulfúrica: entrada y mercado del ventilador delante del horno, entrada y mercado de la fan de la retransmisión, serie eléctrica del desempañamiento y válvula de conexión, entrada y mercado del ventilador principal S02, regulación del convertidor, entrada y mercado del precalentador, etc.
Se utiliza en el azufre que quema, conversión y la sección seca de la absorción del azufre basó el sistema ácido sulfúrico. Es la marca preferida de válvulas para el azufre basó la planta ácida sulfúrica. Es considerado por la mayoría de usuarios como válvulas de mariposa con buen funcionamiento del lacre, la operación ligera, la corrosión secundaria, el uso de alta temperatura de la resistencia, conveniente, flexible de la operación, seguro y confiable, que se han popularizado y se han utilizado extensamente.
Es también ampliamente utilizado en las tuberías de la SO2, del vapor, del aire, del gas, del amoníaco, los productos del gas del CO2, de derivados del petróleo, agua, salmuera, licor del álcali, agua de mar, ácido nítrico, ácido hidroclórico, ácido sulfúrico, ácido fosfórico y otros medios en químico, petroquímico, la fundición, farmacéutico, comida y otras industrias como dispositivos de regulación y de interceptación.
