Datos del producto:
Pago y Envío Términos:
|

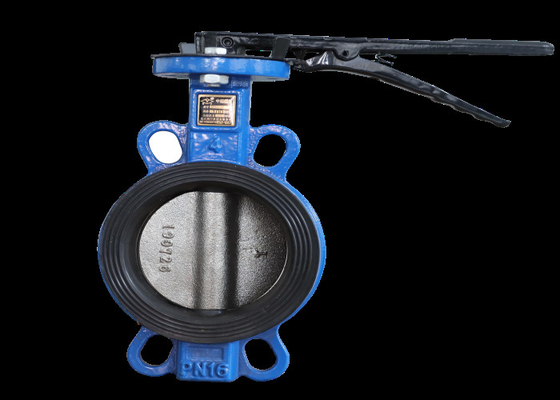

| Nombre de producto: | Válvula de mariposa de la oblea | Conexión: | Oblea |
|---|---|---|---|
| Color: | AZUL, modificado para requisitos particulares | Tamaño: | DN40 a DN600 |
| Presión de funcionamiento: | 1.0-1.6Mpa (10-25bar) | Manija: | Hierro |
| madre: | acero inoxidable | Poder: | handel |
| Seat: | EPDM /NBR/PTFE | Material del cuerpo: | Planche/hierro dúctil |
| Alta luz: | Válvula de mariposa de la oblea de Pinless,Válvula de mariposa de la oblea del arrabio,Válvula de mariposa de Pinless de la manija |
||
La placa de mariposa de la válvula de mariposa de la oblea está instalada en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa, la placa de mariposa disco-formada gira alrededor del eje con un ángulo de la rotación de 0 ° - el ° 90, que puede desempeñar el papel de la regulación del flujo. Cuando la placa de mariposa gira al ° 90, la válvula alcanza la abertura máxima. La válvula de mariposa de la oblea tiene las ventajas de la estructura simple, del pequeño volumen y del peso ligero. Se compone solamente de algunas piezas. Por otra parte, puede ser abierta y ser cerrada rápidamente girando el ° 90, que es simple actuar. Al mismo tiempo, la válvula tiene buenas características del control flúido.
¿Cuál de la válvula de mariposa ordinaria y de la válvula de puerta con la misma presión nominal y diámetro nominal tiene mejor tirantez y no es fácil de escaparse?
La tirantez de la válvula de puerta es mejor que la de la válvula de mariposa, pero algunos fabricantes tienen bueno sellando el funcionamiento de la válvula de mariposa.
La válvula de puerta tiene de gran capacidad y ocupa el espacio grande.
La válvula de mariposa tiene el pequeño volumen y pequeño espacio.
La selección específica debe también considerar la temperatura del medio, del lacre y de embalar de la válvula.
Las válvulas de mariposa con el diámetro nominal mayor de 50 se especifican en la especificación.
La válvula de mariposa manual de alto rendimiento adopta un excéntrico doble y una estructura de aislamiento elíptica del cono inclinado especial. El modelo para uso general soluciona la desventaja que la superficie de aislamiento de la válvula de mariposa excéntrica tradicional todavía está en la fricción del contacto de desplazamiento en el momento de abrir y de cerrar 0 ° ~ el ° 10, realiza el efecto que la superficie de aislamiento de la placa de mariposa está separada en el momento de la abertura, y el efecto de aislamiento es cerrado en el momento de contacto cerrado, para prolongar la vida de servicio y alcanzar el mejor funcionamiento de aislamiento.
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| [DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
