Datos del producto:
Pago y Envío Términos:
|

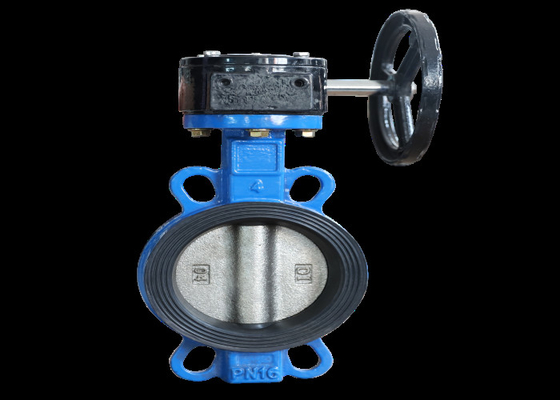

| Nombre de producto: | Válvula de mariposa de la oblea | Material del cuerpo: | Hierro dúctil del arrabio |
|---|---|---|---|
| temperatura: | ≤80℃ | medio: | agua |
| Color: | AZUL, modificado para requisitos particulares | Poder: | gusano de velocidades |
| Presión: | 1.0/1.6Mpa | conexión: | Oblea |
| Tamaño: | DN50~DN300 | madre: | acero inoxidable |
| Alta luz: | Engranaje de gusano de la válvula de mariposa de Pinless,Engranaje de gusano de la válvula de mariposa del arrabio,Tipo válvula de la oblea de mariposa del engranaje de gusano |
||
La placa de mariposa de la válvula de mariposa de la oblea está instalada en la dirección del diámetro de la tubería. En el canal cilíndrico del cuerpo de la válvula de mariposa, la placa de mariposa disco-formada gira alrededor del eje con un ángulo de la rotación de 0 ° - el ° 90, que puede desempeñar el papel de la regulación del flujo. Cuando la placa de mariposa gira al ° 90, la válvula alcanza la abertura máxima. La válvula de mariposa de la oblea tiene las ventajas de la estructura simple, del pequeño volumen y del peso ligero. Se compone solamente de algunas piezas. Por otra parte, puede ser abierta y ser cerrada rápidamente girando el ° 90, que es simple actuar. Al mismo tiempo, la válvula tiene buenas características del control flúido.
①El diseño único de excentricidad de tres vías no hace ninguna transmisión de la fricción entre las superficies de lacre, y prolonga la vida de servicio de la válvula.
②Sello elástico generado por el esfuerzo de torsión.
③El diseño acuncado ingenioso permite a la válvula tener la función de aislamiento automática del cierre cada vez más firmemente, y hay remuneración y salida cero entre las superficies de aislamiento.
④Pequeño volumen, operación ligera, ligera e instalación fácil.
⑤Los dispositivos neumáticos y eléctricos se pueden configurar según exigencias del consumidor de cubrir las necesidades del control teledirigido y de programa.
⑥El material de las piezas de recambio puede ser aplicable a los diversos medios y se puede alinear para la protección contra la corrosión (que alinea F46, el gxpp, el Po, el etc.).
⑦Diversificación continua de la estructura: abrazadera, reborde y soldadura a tope.
La longitud estructural de la válvula cumplirá con las disposiciones de gb12221-1989, y el tamaño de la conexión del reborde cumplirá con las disposiciones de JB/de t79-1994
| Cuerpo | Arrabio/hierro dúctil |
| Disco | Hierro dúctil/acero inoxidable |
| Tronco | Acero inoxidable |
| Seat | EPDM/NBR/PTFE |
| DN | B | L | фD1 | фD3 | H | |
| DN40 (1,5") | 69 | 136 | 32 | 65 | 35,25 | 32 |
| DN50 (2") | 80 | 161 | 42,04 | 65 | 35,25 | 32 |
| DN65 (2,5") | 89 | 175 | 44,68 | 65 | 35,25 | 32 |
| DN80 (3") | 95 | 181 | 45,21 | 65 | 35,25 | 32 |
| DN100 (4") | 114 | 200 | 52,07 | 90 | 55,25 | 32 |
| DN125 (5") | 127 | 213 | 54,36 | 90 | 55,25 | 32 |
| DN150 (6") | 139 | 226 | 55,75 | 90 | 55,25 | 32 |
| DN200 (8") | 175 | 260 | 60,58 | 125 | 70,25 | 40 |
| DN250 (10") | 203 | 292 | 65,63 | 125 | 70,25 | 40 |
| DN300 (12") | 242 | 337 | 76,9 | 125 | 70,25 | 40 |
