Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Válvula de mariposa de oblea | Cuerpo material: | Hierro dúctil/arrabio GGG50, hierro fundido |
|---|---|---|---|
| Estándar: | ANSI API | Presión: | Presión media, presión baja |
| Conexión: | brida/oblea, oblea | Color: | AZUL, modificado para requisitos particulares |
| Desct: | Hierro fundido | Material del asiento: | EPDM |
| Alta luz: | Válvula de mariposa estilo wafer de 150 mm,válvula de mariposa estilo wafer con manija,válvula de mariposa tipo wafer de 200 mm |
||

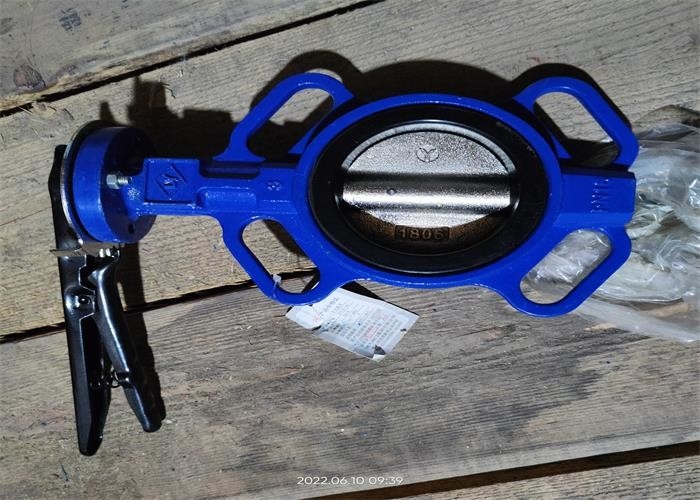

La válvula de mariposa con mango es de estructura simple, de tamaño pequeño y peso ligero, y solo consta de unas pocas piezas.Y solo es necesario girar 90 °, se puede abrir y cerrar rápidamente, operación simple, y la válvula tiene buenas características de control de fluidos.Cuando la válvula de mariposa está en la posición completamente abierta, el grosor de la placa de mariposa es la única resistencia cuando el medio fluye a través del cuerpo de la válvula, por lo que la caída de presión generada por la válvula es pequeña y tiene mejores características de control de flujo.
| TALLA | A | B | L | φD1 | φD3 | H |
| 1.5" | 69 | 136 | 32 | sesenta y cinco | 35 | 32 |
| 2" | 80 | 161 | 42 | sesenta y cinco | 35 | 32 |
| 2.5" | 89 | 175 | 45 | sesenta y cinco | 35 | 32 |
| 3" | 95 | 181 | 45 | sesenta y cinco | 35 | 32 |
| 4" | 114 | 200 | 52 | 90 | 55 | 32 |
| 5" | 127 | 213 | 54 | 90 | 55 | 32 |
| 6" | 139 | 226 | 56 | 90 | 55 | 32 |
| 8" | 175 | 260 | 61 | 125 | 70 | 40 |
| 10" | 203 | 292 | 66 | 125 | 70 | 40 |
| 12" | 242 | 337 | 77 | 125 | 70 | 40 |
| Cuerpo | hierro gris |
| Asiento | EPDM/NBR/ PTFE |
| Desct | Acero inoxidable/Hierro dúctil |
| PROVENIR | SS420 /304/316 |
| Cara a cara | ISO 5752/API 609 |
| Extremo de brida | BS10 |
1. La estructura adopta la estructura de semieje, la operación de 90 grados se abre rápidamente;La placa tiene alta resistencia, gran área de flujo, pequeña resistencia al flujo y ahorro de energía.
2. El medio puede fluir desde ambos lados de la válvula de disco de brida en cualquier dirección, puede lograr el propósito de conectar o cortar.
3. Sin diseño de estructura de pasador cónico: la conexión de transmisión entre el eje de la válvula y la placa de la válvula adopta la forma de conexión hexagonal, que resuelve de manera efectiva los peligros ocultos de fugas y caídas del pasador cónico de la válvula de línea media original, mejora en gran medida el sellado de la válvula Rendimiento y seguridad de funcionamiento, y resuelve completamente el problema de caerse del pasador de cono de válvula de mariposa de línea media original.
4. Buen rendimiento de sellado: debido a que la válvula no adopta un diseño de pasador, resuelve completamente el problema de la fuga del pasador cónico de la válvula de mariposa de línea media original;El asiento de la válvula adopta el proceso de vulcanización integral.Por un lado, se soluciona el problema de fugas entre el asiento de la válvula y el cuerpo existente en la prueba de presión de la válvula de línea media original.Por otro lado, la superficie de sellado lateral del asiento vulcanizado es más ancha y se agregan tres líneas de agua de sellado tipo O-ring para hacer que el sellado con la brida de la tubería sea más confiable.Se guarda la junta de la brida.
1. La válvula se instala en la tubería para abrir y cerrar, y también se puede usar para ajustar y estrangular.
2. La válvula se puede instalar en cualquier dirección.
3. La tubería y la cavidad de la válvula deben limpiarse antes de la instalación.
4. La válvula no estará sujeta a grandes fuerzas externas después de la instalación.
5. La válvula está instalada en la tubería que está cerrada durante mucho tiempo y debe abrirse y cerrarse regularmente.
6. Cuando la temperatura mínima local sea inferior a 4 ℃, se debe tomar protección de aislamiento;Como la válvula de extremo debe usarse con calefacción de tubería o camisa, para evitar que la temperatura de la pared de la tubería sea inferior a 0 ℃.
7. Está estrictamente prohibido instalar y usar en la tubería bajo vibración o cambio rápido de temperatura media.
8. La condición de funcionamiento deberá ser consistente con los requisitos de la especificación de rendimiento
